¿Por qué las ruedas en V de las impresoras 3D desarrollan puntos planos?

Ruedas en V para impresora 3D Son componentes pequeños, pero tienen una conexión directa con la forma en que un carro de impresora se desplaza a lo largo de su sistema de guía. Cuando una rueda desarrolla una sección plana, es posible que el carro ya no se mueva con el mismo patrón de rodadura durante todo su recorrido. El resultado puede ser un golpe notable, una resistencia repetida, una vibración o un movimiento irregular que se vuelve más fácil de notar durante la impresión.

Una mancha plana no suele aparecer sin motivo. Puede estar relacionado con la firmeza con la que la rueda hace contacto con el riel, cuánto tiempo permanece la impresora en una posición, el estado de la superficie de rodadura, el material de la rueda, el soporte del cojinete o la forma en que se ensambló el carro.

Para los usuarios y fabricantes de equipos, comprender lo que sucede entre la rueda y el riel es más útil que simplemente tratar una rueda dañada como una pieza de repuesto.

¿Qué significa realmente un punto plano?

Una rueda en V normalmente tiene una superficie exterior curva continua que sigue el perfil de su riel guía. A medida que el carro se mueve, la rueda gira y transfiere el punto de contacto alrededor de su circunferencia.

Un punto plano cambia esa relación.

En lugar de mantener una superficie de contacto redondeada, una sección de la rueda se comprime o deforma ligeramente. Cuando esa sección llega al riel, es posible que la rueda no gire exactamente de la misma manera que lo hace durante el resto de su rotación.

El cambio puede ser lo suficientemente pequeño como para escapar a una inspección visual rápida. En algunos casos, el problema se vuelve más fácil de detectar moviendo el carro lentamente con la mano.

¿Por qué la rueda se desinfla?

Hay varias causas posibles y pueden ocurrir juntas.

Esta es la razón por la que la simple instalación de una rueda nueva puede no resolver la situación subyacente si persiste la misma condición mecánica.

La conexión entre la presión de las ruedas y los puntos planos

Una de las formas más sencillas de comprender los puntos planos es pensar en la presión de contacto.

Una rueda en V necesita suficiente contacto con el riel para mantener estable el carro. Al mismo tiempo, una presión excesiva puede generar una tensión innecesaria en la rueda.

Si el ajuste es demasiado apretado, la rueda se puede presionar firmemente contra el riel incluso cuando el carro no se está moviendo. A continuación, el material exterior se somete a una compresión continua.

Para una rueda hecha de un polímero de ingeniería, una compresión prolongada puede cambiar gradualmente la forma del área de contacto.

No es necesario que la impresora esté funcionando

Este es un detalle importante.

Una rueda puede desarrollar un área plana mientras la impresora está quieta.

Si un carro permanece en una posición durante un período prolongado, la misma parte de la rueda permanece contra el riel. El efecto se vuelve más relevante cuando la fuerza de contacto es superior a la necesaria.

Cuando la máquina comienza a moverse nuevamente, esa sección deformada pasa repetidamente por el punto de contacto.

Esto puede crear la sensación familiar de un pequeño golpe o muesca durante el movimiento manual.

¿Por qué es importante la posición de estacionamiento?

Piense en una impresora que permanece sin uso durante un período prolongado.

El carro permanece cerca de un área del marco y las ruedas permanecen en la misma posición de rotación. Parece que no sucede nada porque la máquina está apagada.

Mecánicamente, sin embargo, las ruedas todavía soportan el carro.

Si la presión de contacto es excesiva, la carga estacionaria se concentra en la misma parte de cada rueda. Con el tiempo, eso puede contribuir a una deformación localizada.

Esto no significa que todas las impresoras estacionadas desarrollarán puntos planos. La construcción de las ruedas, el material, la fuerza de contacto, la temperatura, la alineación de la máquina y las condiciones de almacenamiento influyen en el resultado.

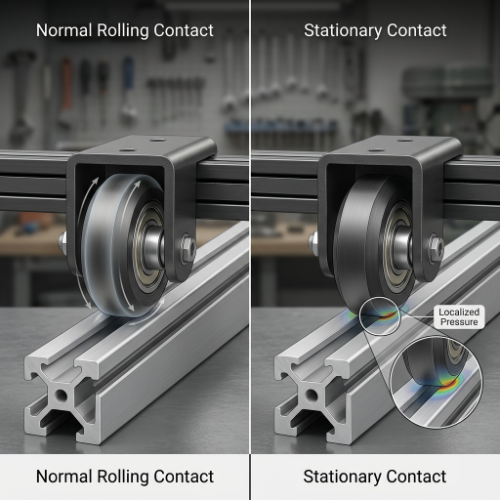

El movimiento cambia el punto de contacto

Durante el funcionamiento normal, la rueda gira y diferentes secciones de su circunferencia se encuentran con el carril.

Eso extiende el contacto alrededor de la rueda.

Cuando la impresora permanece estacionaria, no existe tal redistribución. Una pequeña sección permanece bajo carga.

Esta es una de las razones por las que una impresora que se siente suave cuando se usa regularmente puede desarrollar una muesca notable después de permanecer sin usar durante un período prolongado.

¿Podría ser un ajuste incorrecto la verdadera causa?

Sí.

La rueda debe mantener un contacto adecuado con la superficie guía sin crear resistencia innecesaria.

Si el ajuste está demasiado flojo, es posible que el carro tenga un juego no deseado. Si está demasiado apretado, la rueda puede experimentar una presión excesiva y el carro puede requerir más fuerza para moverse.

Ninguna condición es deseable.

Una verificación mecánica simple

Con la impresora apagada de forma segura y el eje correspondiente libre para moverse, el carro generalmente se puede mover lentamente con la mano.

Preste atención a si:

• El movimiento se siente consistente a lo largo de la barandilla.
• Aparece un bulto que se repite a intervalos regulares.
• En un momento dado, el carro se vuelve notablemente más estrecho.
• Una rueda parece vacilar durante la rotación.
• El carro se balancea cuando se aplica una presión suave.

El procedimiento de inspección exacto depende del diseño de la impresora, por lo que se deben seguir las instrucciones de montaje del fabricante al realizar ajustes.

¿Qué papel juega la ranura en V?

La forma de una rueda en V está diseñada para funcionar con una superficie de carrera compatible en forma de V.

El contacto en ángulo ayuda a restringir el carro y al mismo tiempo permite que la rueda ruede a lo largo de la extrusión.

Esa geometría también significa que el estado de ambas superficies importa.

Si el perfil de la rueda cambia, también cambia su relación con el carril. Una sección plana, un borde astillado, una ranura desgastada o una superficie irregular pueden afectar el desplazamiento del carro.

Se puede repetir un pequeño cambio

Aquí es donde los puntos planos se vuelven interesantes desde la perspectiva del movimiento.

Supongamos que una rueda tiene un área aplanada.

Cada vez que la rueda gira hasta esa posición, la misma irregularidad vuelve al punto de contacto. Si el carro continúa moviéndose, el efecto puede aparecer repetidamente.

Ese patrón mecánico repetido a veces puede ser más notorio que una reducción general de la suavidad.

¿Pueden los escombros contribuir a la deformación de las ruedas?

La superficie de rodadura de una impresora 3D puede acumular polvo, partículas de filamentos, restos de taller y otros pequeños contaminantes.

Una superficie de contacto limpia permite que la rueda y el riel interactúen según lo previsto.

Cuando los residuos quedan atrapados entre ellos, la condición de contacto puede cambiar. Una partícula dura puede crear un punto de presión localizado, mientras que el material fino puede incrustarse en la superficie de la rueda.

Esto no crea automáticamente un punto plano, pero la contaminación puede contribuir a un contacto desigual y cambios acelerados en la superficie.

Verifique el riel antes de culpar a la rueda

Una rueda dañada es fácil de reemplazar, por lo que puede resultar tentador centrarse en la rueda inmediatamente.

Sin embargo, el ferrocarril también merece atención.

Busque:

• Restos visibles dentro de la ranura.
• Marcas a lo largo de la superficie de carrera.
• Contaminación inusual.
• Daños alrededor del área de contacto.
• Tramos donde el carro se comporta de forma diferente.

Una rueda de repuesto instalada sobre una superficie de rodadura contaminada o dañada puede volver a desarrollar síntomas similares.

¿El material de la rueda afecta la formación de puntos planos?

La selección del material influye en cómo responde una rueda al contacto prolongado.

Muchas impresoras 3D de escritorio utilizan ruedas de polímeros de ingeniería porque proporcionan una combinación útil de resistencia mecánica, características de baja fricción y compatibilidad con sistemas de extrusión de aluminio.

Los diferentes polímeros no responden de manera idéntica a la presión, la temperatura, la humedad o la carga a largo plazo.

Las ruedas de metal se comportan de manera diferente a las ruedas de polímero, mientras que otros materiales diseñados pueden proporcionar su propia combinación de rigidez y características de contacto.

Lo importante es que el material no se puede evaluar por separado del sistema de guía completo.

Para los componentes de repuesto, hacer coincidir la construcción de la rueda con el sistema mecánico original suele ser más práctico que seleccionar un material basándose únicamente en la apariencia.

¿Qué pasa con el rodamiento dentro de la rueda?

La rueda exterior recibe la mayor parte de la atención, pero hay otro componente en su interior.

El rodamiento soporta la rotación alrededor del eje. Si el rodamiento no gira suavemente, la rueda puede experimentar un movimiento irregular incluso cuando su superficie exterior parece normal.

Un problema de rodamiento y un punto plano pueden producir sensaciones algo similares durante el movimiento manual.

Por ejemplo, un cojinete rugoso puede crear una resistencia repetida a medida que gira la rueda. Una rueda dañada puede crear una sensación repetitiva similar cuando la sección deformada llega al riel.

Mire la rueda y el rodamiento juntos

Al investigar movimientos inusuales, tiene sentido considerar ambas partes.

Una inspección útil puede incluir:

1. Comprobación de la superficie exterior de la rueda.
2. Buscando una sección aplanada visible.
3. Girando la rueda lentamente.
4. Comprobación de asperezas inusuales.
5. Inspección del eje y posición de montaje.
6. Mirando la superficie de contacto del riel.

Esto proporciona una imagen más completa que inspeccionar la rueda únicamente.

¿Cómo pueden afectar las manchas planas a la impresión?

El efecto depende de la gravedad de la deformación y de dónde se encuentra la rueda afectada.

Es posible que un pequeño cambio apenas se note durante el movimiento normal. Una irregularidad mayor puede introducir cambios periódicos en el movimiento del vagón.

Los posibles signos incluyen:

• Patrones superficiales repetidos.
• Movimiento desigual a lo largo de un eje.
• Un golpe notable durante el movimiento manual.
• Vibración del carro.
• Cambios en la consistencia de la primera capa.
• Ruido adicional durante el viaje.

Estos síntomas no prueban que una rueda tenga un punto plano. Las correas, la alineación del marco, los cojinetes, los accesorios de montaje, la condición de extrusión y otras partes del sistema de movimiento pueden producir resultados similares.

Por eso es útil comprobar el sistema mecánico en su conjunto.

Por qué apretar la rueda no siempre es la respuesta

Cuando un carro se siente flojo, apretar el ajuste puede parecer una solución obvia.

Pero más presión no significa automáticamente un mejor movimiento.

Si la rueda ya tiene una superficie dañada o irregular, aumentar la presión de contacto puede hacer que la irregularidad sea más notoria. También puede aumentar la resistencia y generar tensión adicional en la rueda.

Un mejor enfoque es ajustar el sistema de acuerdo con el diseño de la impresora y verificar si el carro se mueve consistentemente sin juegos no deseados.

Hay una diferencia entre firme y sobrecargado

La rueda debe permanecer en contacto con el riel.

No es necesario comprimirlo innecesariamente.

Esta distinción es particularmente importante con las ruedas de polímero porque su respuesta a la presión a largo plazo difiere de la de los componentes metálicos rígidos.

¿Puede una zona plana desaparecer por sí sola?

A veces, los usuarios notan que una rueda se siente mejor después de mover la impresora repetidamente.

Esto puede suceder porque la rueda ya no descansa exactamente en la misma posición o porque una pequeña deformación se vuelve menos perceptible durante la rotación continua.

Sin embargo, eso no significa que todos los puntos planos se corregirán solos.

Si la rueda tiene una deformación permanente, daños materiales o un perfil claramente cambiado, el uso continuo puede simplemente mantener la irregularidad en el sistema.

Por lo tanto, se debe evaluar una rueda visiblemente dañada en lugar de asumir que una impresión adicional restaurará su forma original.

¿Cuándo se debe reemplazar una rueda en V?

Vale la pena considerar el reemplazo cuando la rueda tiene un área dañada visible o cuando su condición afecta claramente el movimiento del carro.

Algunas señales merecen atención:

Deformación superficial visible

Una sección aplanada, un borde desconchado o un perfil de ranura significativamente modificado indica que la superficie de contacto ya no se encuentra en las condiciones previstas.

Muescas de movimiento repetido

Si el carro se atasca o golpea repetidamente en un intervalo determinado, inspeccione la rotación de las ruedas y la superficie de rodadura.

Inestabilidad persistente del carro

Si el carro no se puede ajustar para mantener un movimiento estable sin una resistencia excesiva, es posible que sea necesario inspeccionar más de cerca el conjunto de ruedas.

Comportamiento inusual del rodamiento

Un rodamiento rugoso o ruidoso puede afectar el movimiento de la rueda incluso cuando la superficie exterior parece aceptable.

El reemplazo debe basarse en la condición real del componente y los requisitos del conjunto de la impresora.

¿Cómo pueden los fabricantes reducir el riesgo durante el diseño del producto?

Para los fabricantes que producen conjuntos de impresoras 3D, la prevención de puntos planos comienza antes de que la impresora llegue al usuario.

La selección de las ruedas, la geometría del carro, la disposición de los rodamientos, el método de ajuste, la compatibilidad de los rieles y las condiciones de almacenamiento influyen.

Un conjunto bien diseñado debe proporcionar suficiente contacto para guiar el carro evitando al mismo tiempo una compresión innecesaria de la rueda.

El almacenamiento es parte del diseño mecánico

Las instrucciones de almacenamiento también pueden ser importantes.

Si se espera que una impresora permanezca sin uso durante períodos prolongados, la posición del carro y la condición de carga de las ruedas se pueden considerar como parte de la guía de manejo del producto.

Este es un pequeño detalle, pero puede ayudar a reducir los problemas asociados con el contacto estacionario prolongado.

¿Qué deben tener en cuenta los compradores al adquirir ruedas en V de repuesto?

Para los distribuidores, empresas de reparación y fabricantes de impresoras, la selección de repuestos debe ir más allá de igualar la apariencia general de la rueda.

Considere:

Un dibujo o una muestra existente puede facilitar mucho este proceso, especialmente cuando la rueda forma parte de una estructura de impresora personalizada.

Una rueda pequeña puede decirle mucho sobre el sistema de movimiento

Un punto plano puede parecer un simple problema en la rueda, pero puede revelar algo sobre el sistema mecánico más grande.

Es posible que la rueda haya estado expuesta a una presión de contacto excesiva. Es posible que el carro haya permanecido parado durante un largo período. Es posible que sea necesario limpiar el riel. El rodamiento puede estar contribuyendo a una rotación irregular. Es posible que el conjunto también necesite una verificación de alineación.

Es por eso que reemplazar la rueda sin comprender las condiciones del entorno a veces puede provocar el mismo problema más adelante.

Para los fabricantes y usuarios de impresoras 3D, el enfoque útil es observar la rueda, el rodamiento, el riel, el carro y el ajuste en conjunto. Una vez que se comprende la relación de contacto, resulta más fácil decidir si el problema proviene de la rueda misma o de la forma en que está ensamblado el sistema de movimiento.

Las ruedas en V de la impresora 3D pueden desarrollar puntos planos cuando una sección de la rueda permanece bajo presión concentrada durante un período prolongado, particularmente cuando la fuerza de contacto, la posición de almacenamiento, la alineación o las condiciones de funcionamiento no son adecuadas para el ensamblaje. El comportamiento del material, el estado de los rodamientos, la contaminación y la geometría del riel también pueden influir en cómo se desarrolla el problema.

Lo importante es que una zona plana no es simplemente un cambio cosmético. Debido a que la rueda es parte de un sistema de guía móvil, un cambio en su redondez puede afectar la forma en que el carro se desplaza a lo largo del riel.

Para los usuarios, una verificación manual lenta del movimiento puede proporcionar una indicación temprana de un balanceo irregular. Para los fabricantes, una cuidadosa atención al material de las ruedas, la construcción de los cojinetes, la presión de contacto, la compatibilidad de los rieles y el diseño del carro puede ayudar a crear un sistema de movimiento más consistente.

Una rueda en V puede ser una pequeña parte de una impresora 3D, pero su trabajo está estrechamente ligado al movimiento de todo el carro. Cuando la rueda permanece correctamente acoplada al riel y el conjunto circundante está correctamente ajustado, el sistema de movimiento tiene una base mecánica más predecible.
