日本語 Un rodillo guía a menudo se cambia para el mantenimiento de rutina y, a veces, la correa o el cable de repente siguen un rumbo diferente después. Ese cambio generalmente se remonta al diseño de las ranuras. Es uno de esos detalles que rara vez reciben una segunda mirada hasta que algo comienza a tambalearse, deslizarse o desgastarse de manera desigual. Una vez que la función real del ritmo queda clara, muchos de esos problemas con las líneas dejan de parecer un misterio.
Por qué el ritmo importa más de lo que parece
El trabajo de un rodillo guía parece simple: mantener una correa, cable, cadena o tira en movimiento en una trayectoria recta y controlada. La ranura, es decir, el canal cortado o moldeado en la superficie del rodillo, es lo que realmente realiza el trabajo de guía. Cambiar el perfil de la ranura cambia la cantidad de área de contacto que tiene el rodillo con el material en movimiento, la fuerza con la que mantiene ese material en su lugar y la fricción que se acumula durante la operación.
La ranura funciona menos como un detalle decorativo y más como un mecanismo de dirección. Una ranura demasiado poco profunda puede hacer que la correa se desplace hacia los lados bajo carga. Uno que está demasiado apretado puede agarrar con tanta fuerza que acelera el desgaste tanto del rodillo como de la propia correa. En algún punto entre esos extremos suele ser donde un sistema funciona con mayor fluidez, y ese punto de equilibrio depende en gran medida de la aplicación.
Conociendo los perfiles de ranura comunes
No todas las ranuras se cortan de la misma manera y cada forma conlleva un conjunto diferente de compensaciones.

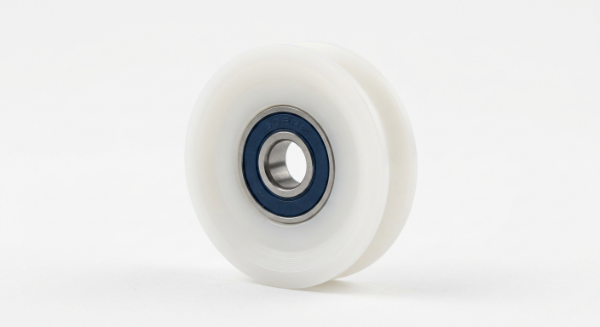

Ranuras en forma de V
Las ranuras en V son comunes en los rodillos que se utilizan con correas redondas o cables metálicos. Los lados en ángulo centran naturalmente el cinturón a medida que se asienta en el canal, lo que ayuda a reducir el movimiento lateral. Este efecto de autocentrado es una de las razones por las que las ranuras en V aparecen con tanta frecuencia en líneas de embalaje y equipos de manipulación de materiales ligeros.
Ranuras redondas y en forma de U
Los canales redondeados o en forma de U tienden a distribuir la presión de contacto de manera más uniforme a través de la superficie de la correa o del cable en comparación con un corte en V afilado. Esto puede ser más suave con los materiales de la banda más blandos, ya que hay una presión menos concentrada en un único punto de contacto. Los rodillos guía de cables y cables utilizan con frecuencia este perfil porque sujeta el cable sin pellizcarlo.
Superficies planas o sin ranuras
Algunos rodillos se saltan la ranura por completo y descansan sobre una superficie plana. Esto funciona bien para correas anchas o tiras planas donde la guía lateral proviene de otros componentes del sistema, como bridas laterales o rodillos de seguimiento separados. Sin embargo, sin una ranura, el rodillo depende completamente de la alineación externa para evitar que se desvíe.
Diseños escalonados y de ranuras múltiples
Los equipos que manipulan varios hilos a la vez, como los sistemas de alimentación de varios cables, pueden utilizar rodillos con ranuras repetidas a lo ancho. El espaciado y la coherencia entre cada canal se vuelven importantes aquí, ya que el espaciado desigual puede hacer que un hilo corra bajo una tensión diferente a la de sus vecinos.
Profundidad, anchura y el equilibrio entre agarre y libertad
La profundidad y el ancho de la ranura trabajan juntos, y lograr el equilibrio adecuado realmente consiste en hacer coincidir la ranura con el material que pasa a través de ella.
- Surcos poco profundos Permiten una liberación más fácil del cinturón o cable pero ofrecen menos resistencia al movimiento lateral.
- Surcos más profundos sujeta el material de forma más segura, lo que ayuda en entornos de alta velocidad o propensos a vibraciones, pero puede aumentar la fricción y la acumulación de calor con el tiempo.
- Ranuras estrechas Se adaptan a cables de menor diámetro o correas más delgadas, reduciendo el juego innecesario.
- Ranuras más anchas Se adaptan a materiales más gruesos, pero pueden permitir una mayor oscilación si el ajuste es demasiado flojo.
Una ranura que no coincide con el diámetro de la correa o del cable, incluso por un pequeño margen, a menudo aparece como patrones de desgaste desiguales mucho antes de que cause un problema operativo visible. Esa es parte de la razón por la que el tamaño de las ranuras debe confirmarse con un proveedor antes de realizar un pedido, en lugar de después de que aparezcan los problemas de instalación.
Emparejamiento de materiales: cómo funciona la forma de ranura con compuesto para rodillos
La geometría de ranura no funciona de forma aislada. El material del rodillo en sí, ya sea un compuesto de nailon, poliuretano, recubierto de caucho o un núcleo de metal con una capa exterior de plástico, interactúa con la forma de la ranura para determinar cómo se comporta todo el conjunto bajo movimientos repetidos.
Un material más blando combinado con una ranura profunda a veces puede deformarse ligeramente bajo una presión sostenida, cambiando sutilmente el perfil original de la ranura tras meses de uso. Un material más duro mantiene su forma por más tiempo pero puede transmitir más vibración o ruido, especialmente en ranuras con ángulos internos agudos. Los fabricantes a menudo ajustan los bordes de las ranuras para que sean ligeramente redondeados en lugar de tener esquinas afiladas específicamente para reducir la concentración de tensión en el material en ese punto.
Distribución de carga y puntos de tensión ocultos
Cada ranura crea una zona de contacto, y esa zona es donde la carga se transfiere entre el rodillo y lo que sea que esté guiando. Un surco mal adaptado puede crear lo que a veces se llama un punto de pellizco, un área estrecha donde la presión se concentra en lugar de extenderse.
Con el tiempo, los puntos críticos contribuyen a algunos problemas recurrentes:
| Condición de la ranura | Efecto común sobre el rendimiento |
|---|---|
| Ranura demasiado estrecha para el ancho de la correa | Acumulación de presión localizada, desgaste superficial más rápido |
| Ranura demasiado poco profunda para el diámetro del cable | Estabilidad de seguimiento reducida, mayor deriva |
| Ángulos de ranura internos agudos | Mayor concentración de tensiones, posible agrietamiento con el tiempo |
| Profundidad de ranura inconsistente en todo el ancho del rodillo | Distribución desigual de la tensión, posible sesgo |
| El perfil de la ranura no coincide con la sección transversal de la correa | Exceso de fricción, aumento de calor durante el funcionamiento. |
Ninguno de estos problemas tiende a aparecer de la noche a la mañana. Se construyen gradualmente, razón por la cual la inspección periódica del estado de las ranuras, no solo del rodamiento de rodillos o del eje, sigue siendo un hábito útil en las listas de verificación de mantenimiento.
Adaptación del diseño de ranura a la aplicación
Diferentes industrias se inclinan por diferentes perfiles de ranura simplemente porque sus materiales y condiciones operativas varían mucho. He aquí una idea general de cómo se desarrolla esto:
| Tipo de aplicación | Preferencia de ritmo típica | Razonamiento |
|---|---|---|
| Manipulación de alambres y cables | Ranura redonda o en forma de U | Sujeta secciones transversales redondas sin pellizcarlas |
| Embalaje y cintas transportadoras | Ranura en V o plana con guías laterales | Soporte de alineación externa o autocentrante |
| Sistemas de puertas y portones correderos | Ranura en V poco profunda | Desplazamiento lateral suave y de baja fricción |
| Alimentación de alambre multifilar | Múltiples ranuras, uniformemente espaciadas | Mantiene los hilos individuales separados y alineados. |
| Procesamiento de textiles y fibras. | Ranura redondeada, combinación de materiales más blandos | Reduce la abrasión de la superficie en hilos delicados. |
El desgaste diario y cómo la forma de la ranura lo acelera o lo ralentiza
El desgaste de las ranuras es inevitable durante la vida útil de un rodillo, pero su velocidad y patrón a menudo revelan si la elección de ranura original se ajusta a la aplicación.
Algunas señales a las que vale la pena prestar atención durante los controles de rutina:
- Profundidad de ranura desigual a lo ancho del rodillo, lo que a menudo indica una desalineación en algún lugar aguas arriba
- Parches brillantes o pulidos dentro de la ranura, lo que sugiere un exceso de fricción en puntos de contacto específicos
- La correa o el cable se desplazan más alto en un lado de la ranura que en el otro
- Aumento de ruido o vibración durante el funcionamiento en comparación con cuando se instaló recientemente el rodillo
- Se forman pequeñas grietas cerca de las esquinas afiladas de las ranuras internas, especialmente en materiales de rodillos más duros.
Detectarlos a tiempo suele significar un simple cambio de rodillos en lugar de una reparación posterior más importante que involucre correas, cables o maquinaria conectada.
Discutir las opciones de ranura con un proveedor de rodillos
Debido a que los requisitos de las ranuras varían tanto según la aplicación, la conversación con un proveedor tiende a ser más fluida con solicitudes específicas que con solicitudes generales. Los detalles útiles suelen incluir el diámetro de la correa o del cable, la velocidad de funcionamiento esperada, las condiciones ambientales como el rango de temperatura o la exposición a la humedad, y si el rodillo funcionará de forma continua o en ciclos intermitentes.
Un proveedor familiarizado con una amplia gama de perfiles de ranura generalmente puede analizar las ventajas y desventajas de una configuración determinada en lugar de optar por una única forma estándar. Esto resulta especialmente útil en construcciones de equipos personalizados, donde las dimensiones de las ranuras disponibles en el mercado no siempre coinciden con la correa o el cable exacto que se utiliza.
Puede que el diseño de las ranuras no sea la parte más llamativa de un rodillo guía industrial, pero influye silenciosamente en la estabilidad del seguimiento, la tasa de desgaste, los niveles de fricción y la confiabilidad general del sistema. Ya sea que se trate de ranuras en V que guían una correa de embalaje o canales redondeados que sostienen un cable metálico, la forma y el tamaño de esa ranura hacen más trabajo de lo que la mayoría de la gente cree hasta que algo se desvía ligeramente. Prestar atención al estado de las ranuras durante el mantenimiento de rutina y tener una conversación honesta sobre las opciones de ranuras al seleccionar nuevos rodillos tiende a ahorrar más dolores de cabeza de los esperados en algo tan pequeño.
