Qué importan las dimensiones del rodillo del toldo para un ajuste adecuado del sistema

Al reemplazar o desarrollar un rodillo para toldo, ¿qué importancia tienen las dimensiones del rodillo para un ajuste adecuado del sistema? es una parte importante del proceso. Un rodillo puede parecer un componente pequeño y simple, pero sus dimensiones afectan la forma en que se asienta dentro del conjunto, hace contacto con la guía, se conecta al eje y se mueve durante la operación. Por lo tanto, elegir únicamente por la apariencia puede crear problemas durante la instalación.

Para toldos retráctiles, sistemas de sombra para patio, toldos para vehículos recreativos, estructuras plegables y mecanismos similares, el rodillo debe considerarse parte del conjunto completo. El diámetro, el ancho, el diámetro interior, la posición del eje, el perfil y el espacio de instalación disponible cuentan como una parte diferente de la historia.

El objetivo no es recopilar todas las mediciones posibles. Se trata de identificar las dimensiones que realmente afectan el ajuste y el movimiento.

¿Por qué es necesario considerar en conjunto las dimensiones de los rodillos?

Un rodillo no funciona por sí solo. Normalmente funciona con un eje, soporte, cojinete o casquillo, guía, pista, marco u otro componente móvil.

Cambiar una dimensión puede afectar a otra parte del ensamblaje.

Por ejemplo, un diámetro de rueda diferente puede cambiar la posición de la estructura móvil con respecto a la guía. Una rueda más ancha puede interferir con un soporte cercano. Un orificio diferente puede impedir que el eje existente encaje correctamente. Incluso cuando la forma exterior parece similar, la instalación general puede ser diferente.

Esta es la razón por la que no se debe seleccionar un reemplazo a partir de una sola medición.

Una forma útil de pensar en el proceso es:

Tamaño del rodillo → posición de montaje → contacto con la guía → movimiento del conjunto

Si una parte de esta cadena no coincide, es posible que el rodillo no funcione como está previsto.

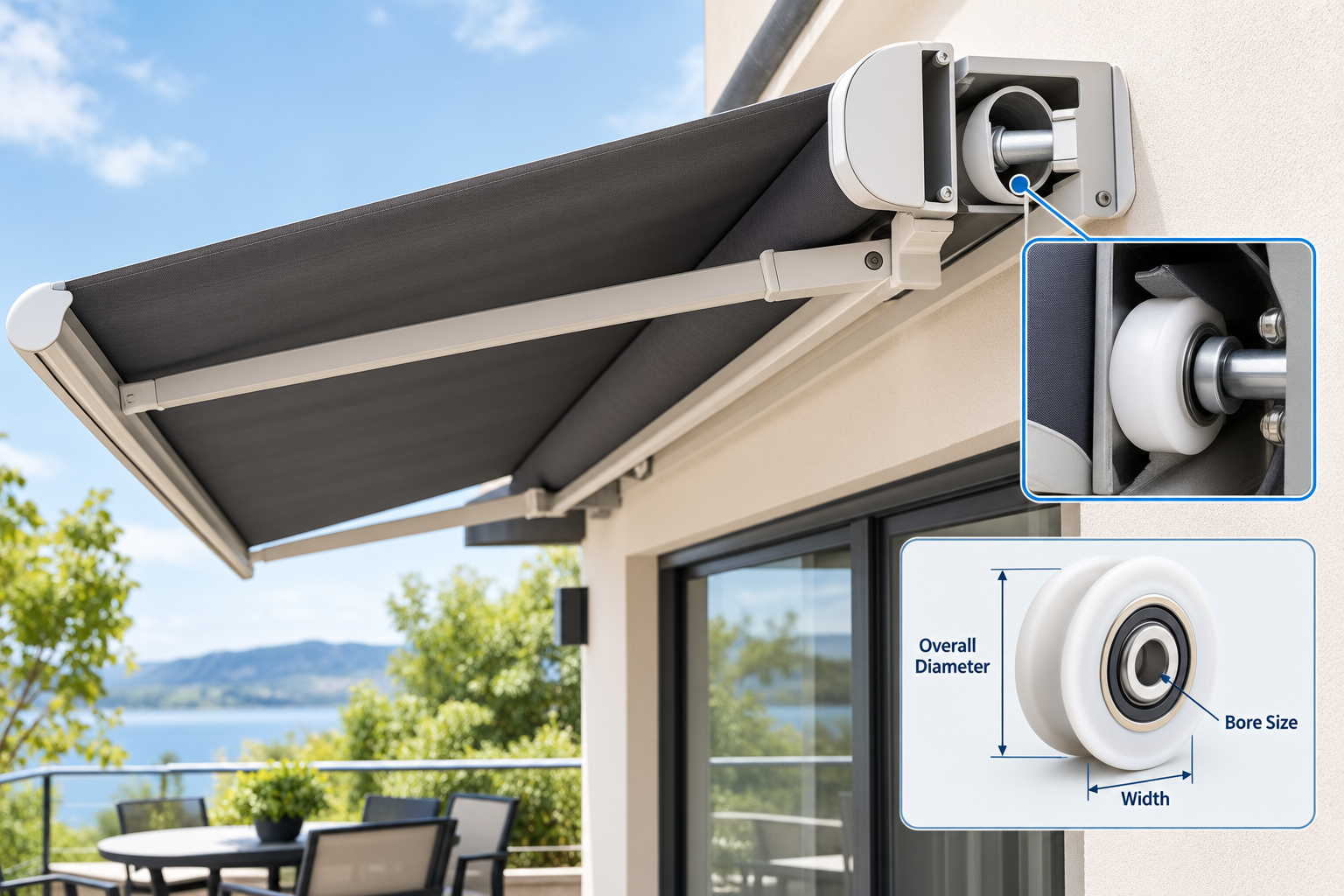

¿Qué dimensiones de los rodillos del toldo deberían comprobar?

Vale la pena registrar varias dimensiones para identificar un rodillo existente o preparar un nuevo diseño.

No todos los proyectos requieren todas estas medidas. Los puntos relevantes dependen del uso que se le dé al rodillo.

El diámetro exterior afecta la posición de carrera.

El diámetro exterior suele ser una de las primeras dimensiones que la gente mide, pero su importancia va más allá de simplemente describir el tamaño de la rueda.

Puede determinar dónde se asienta el rodillo en relación con la pista o guía. Si el reemplazo tiene un diámetro notablemente diferente, la sección móvil puede quedar más alta o más baja de lo previsto.

Ese cambio puede influir en el espacio libre entre partes cercanas. También puede alterar la posición de un marco, carro o componente de soporte.

Por esta razón, el diámetro debe considerarse junto con la estructura circundante en lugar de tratarse como un número aislado.

El ancho determina más que el área de contacto

El ancho de la rueda es otra dimensión útil.

Un rodillo necesita suficiente espacio para asentarse correctamente sobre su superficie de rodadura, pero también necesita suficiente espacio lateral. Si la rueda es demasiado ancha para el espacio disponible, puede rozar el soporte o la guía de pared. Si es más estrecha que el diseño original, su posición de contacto puede cambiar.

Por tanto, el ancho correcto depende del espacio físico alrededor de la rueda.

Al medir una pieza existente, verifique tanto la rueda como el espacio entre la rueda y los componentes vecinos.

¿Cómo afecta el orificio a la compatibilidad?

El orificio es la abertura que pasa por el centro del rodillo. Está directamente relacionado con el eje, eje, pasador o disposición de cojinetes utilizados por el conjunto.

Una rueda de repuesto puede tener un diámetro exterior coincidente y aún así no encajar porque la conexión central es diferente.

Por lo tanto, se debe comprobar el diámetro interior junto con:

• Tipo de eje o eje
• Disposición de rodamientos
• construcción de cubos
• Método de retención
• Espacio libre lateral disponible
• Posición de la rueda dentro del soporte.

En algunos diseños, la rueda gira alrededor de un eje. En otros, se integra un rodamiento en la rueda. Por lo tanto, las mismas dimensiones exteriores pueden describir componentes con diferentes estructuras internas.

Esta es una de las razones por las que una fotografía del rodillo instalado puede resultar útil al solicitar un reemplazo.

¿Importa tanto el perfil de la rueda como el tamaño?

En muchas aplicaciones, sí.

Un rodillo no es simplemente un objeto redondo. Su superficie de rodadura puede ser plana, ranurada, curvada, con bridas o con forma para una guía particular.

El perfil determina dónde hace contacto la rueda.

Considere un ejemplo sencillo. Un rodillo diseñado para correr sobre una superficie plana tiene una relación de contacto diferente a la de uno diseñado para asentarse dentro de una ranura. Dos ruedas pueden tener diámetros exteriores similares pero aún así pertenecer a disposiciones mecánicas diferentes.

Haga coincidir la superficie de carrera, no solo la rueda.

Al revisar un rodillo de toldo existente, inspeccione el área donde realmente opera la rueda.

Busque:

• Superficies de contacto planas
• Surcos o canales
• Bordes guía elevados
• novias laterales
• Secciones de carrera curvas
• Espacios de guía cerrados.
• Signos de contacto desiguales

El estado de la vía también puede proporcionar información útil. Las marcas de desgaste pueden mostrar dónde el rodillo normalmente hace contacto con la estructura circundante.

Esto puede resultar especialmente útil cuando la pieza original está desgastada y su perfil ya no es fácil de identificar.

¿Qué pasa con el espacio general de instalación?

Un rodillo puede tener las dimensiones básicas correctas y aun así resultar inadecuado si no hay suficiente espacio a su alrededor.

Este es un detalle fácil de pasar por alto durante el trabajo de reemplazo.

Mida el espacio alrededor del componente, no sólo el componente en sí. Verifique la distancia entre la rueda y el soporte, los miembros cercanos al marco, las superficies guía, los sujetadores y otras piezas móviles.

Una inspección útil debería responder a varias preguntas prácticas:

1. ¿Puede el rodillo entrar en la posición de montaje?
2. ¿Puede girar sin tocar partes cercanas?
3. ¿La rueda permanece alineada con la guía?
4. ¿Hay suficiente espacio para el eje o el cojinete?
5. ¿Se pueden instalar los herrajes de retención?
6. ¿El conjunto aún avanza por su trayectoria operativa completa?

Estas preguntas convierten una simple comprobación dimensional en una evaluación de ajuste adecuado.

¿Por qué la posición del eje puede cambiar todo el conjunto?

El centro de un rodillo no siempre está colocado de la misma manera en relación con su estructura de montaje.

Un pequeño cambio en la ubicación del eje puede afectar la altura, el ángulo o la posición del componente circundante. Esto importa cuando el rodillo forma parte de un carro, brazo, soporte o sistema de movimiento guiado.

Por ejemplo, si el centro de la rueda se asienta de manera diferente al diseño original, el rodillo puede hacer contacto con la guía en un punto diferente. Eso puede cambiar la forma en que se transfiere la carga a través del ensamblaje.

Por lo tanto, cuando reemplace un rodillo no estándar, mida la relación entre el centro de la rueda y la estructura de montaje en lugar de registrar solo el diámetro de la rueda.

Una orden de medición simple puede ahorrar tiempo

No es necesario medir todo al azar.

Una secuencia práctica es más fácil de seguir:

Paso 1: Fotografíe el conjunto completo

Tome una fotografía más amplia antes de retirar el rodillo. Esto muestra cómo está posicionado el componente.

Paso 2: quitar e inspeccionar el rodillo

Una vez retirado, examine la rueda, el cubo, el orificio, el perfil y el área de montaje.

Paso 3: registrar las dimensiones principales

Comience con el diámetro exterior, el ancho, el diámetro interior y la altura total.

Paso 4: revisa el perfil

Mire cuidadosamente la superficie de rodadura y cualquier ranura, brida o sección curva.

Paso 5: Mida la relación de montaje

Registre cómo se asienta la rueda en relación con el eje, el soporte, la guía y las piezas cercanas.

Paso 6: compare el rodillo con la guía

La guía puede revelar información que la propia rueda no puede revelar. Fotografíe a ambos juntos cuando sea posible.

Este proceso crea una referencia más clara para un proveedor, equipo de mantenimiento o diseñador de producto.

¿Qué sucede cuando una dimensión es ligeramente diferente?

No todas las diferencias dimensionales significan automáticamente que un rodillo no pueda funcionar. El efecto depende de dónde ocurre la diferencia y cómo está diseñado el sistema.

Un cambio en una superficie externa no crítica puede tener poco efecto práctico. Un cambio en el diámetro interior, el perfil de rodadura o la posición de montaje puede ser mucho más significativo.

Por eso se debe considerar la tolerancia dimensional en relación con la función.

Para el abastecimiento de reemplazo, es útil separar las mediciones en tres grupos:

Este enfoque hace que la inspección sea más fácil de entender y ayuda a evitar mediciones innecesarias.

¿Cuándo se debe considerar un rodillo personalizado?

Los componentes estándar pueden funcionar bien cuando el diseño original ya sigue una configuración de rodillos establecida.

Se puede considerar un rodillo personalizado cuando el componente existente tiene un perfil inusual, un orificio no estándar, una estructura de montaje especial, un espacio de instalación limitado o un diseño que es difícil de combinar con un reemplazo disponible.

La personalización también puede tener sentido durante el desarrollo OEM cuando el rodillo debe diseñarse alrededor de un marco o guía en particular.

Para estos proyectos, las dimensiones deben considerarse como parte del dibujo mecánico completo y no como una especificación de producto independiente.

Es posible que un proveedor necesite información sobre la guía, el eje, el soporte de montaje, el entorno operativo y el movimiento previsto antes de confirmar un diseño adecuado.

Para la producción personalizada de poleas y rodillos, fabricantes como HUNE pueden revisar la estructura y desarrollar un componente según las condiciones de montaje y movimiento requeridas. La gama de productos de HUNE incluye diferentes perfiles de poleas y soluciones de poleas personalizadas, que pueden ser relevantes cuando un componente estándar no coincide con la disposición mecánica existente.

¿Cómo pueden los compradores preparar una mejor información sobre los rodillos?

Una solicitud clara puede facilitar mucho la comunicación técnica.

En lugar de enviar sólo una medición, prepare un pequeño paquete de información que contenga:

• Fotos del rodillo originales.
• Fotos de la instalación completa.
• Medidas dimensiones principales.
• Detalles del perfil de la rueda
• Información del eje o eje
• Fotografías de guía o seguimiento.
• Método de montaje
• Tipo de aplicación
• Requisito de reemplazo o nuevo desarrollo
• Cantidad de compra esperada

Un dibujo es útil cuando está disponible, pero no siempre es necesario al principio. Una muestra física y fotografías claras también pueden ayudar al fabricante a comprender el componente.

Una lista de prácticas de verificación antes de realizar el pedido.

Antes de confirmar el reemplazo del rodillo del toldo, revise los siguientes puntos:

rueda

• Diámetro exterior
• ancho
• Perfil
• aburrido
• estructura del cubo

Montaje

• Eje o eje
• Posición del soporte
• Método de retención
• Espacio de instalación disponible

Condiciones de funcionamiento

• Forma de guía
• Posición de contacto
• Liquidación
• dirección del movimiento
• Posibles tramos curvos

Solicitud

• tipo de toldo
• Exposición al aire libre
• Frecuencia de movimiento
• Reemplazo o nuevo diseño

Esta lista de verificación no requiere cálculos de ingeniería complicados. Su propósito es asegurarse de que se comprenda la relación física entre el rodillo y el resto del sistema antes de realizar un pedido.

Clave de conclusiones

• El diámetro exterior afecta la posición de funcionamiento del rodillo dentro del conjunto.
• El ancho de la rueda debe considerarse junto con el área de contacto y el espacio libre lateral.
• Las dimensiones aburridas deben coincidir con la disposición del eje, eje, pasador o cojinete.
• El perfil de rodadura debe corresponderse con la guía o superficie de contacto.
• La posición del eje puede afectar la altura, el ángulo y el movimiento de los componentes circundantes.
• Se debe verificar el espacio de instalación disponible antes de confirmar un reemplazo.
• Las fotografías del rodillo, la estructura de montaje y la guía pueden proporcionar información útil junto con las medidas.
• Se pueden considerar los rodillos personalizados cuando perfiles inusuales, estructuras de montaje o restricciones de espacio hacen que los componentes estándar sean difíciles de combinar.

La dimensión correcta es la que sustenta todo el sistema.

El tamaño de las ruedas del toldo no es simplemente cuestión de encontrar una rueda con el mismo diámetro exterior. El ajuste depende de cómo funcionan juntas varias dimensiones.

El diámetro afecta la posición de carrera. El ancho afecta el contacto y el espacio libre. El orificio determina la conexión del eje. El perfil controla la interacción con el guía. Las dimensiones de montaje determinan si el rodillo puede asentarse correctamente dentro del conjunto.

El espacio circundante también importa.

Por esa razón, el método más útil es inspeccionar primero el mecanismo completo y luego identificar las dimensiones que controlan la instalación y el movimiento. Unas cuantas medidas bien elegidas, respaldadas por fotografías e información de la aplicación, pueden proporcionar una base mucho más clara para el abastecimiento de repuestos o el desarrollo personalizado.

Cuando el rodillo se trata como parte del sistema de toldo en lugar de como una rueda aislada, las comprobaciones dimensionales se vuelven mucho más fáciles de entender. Ahí es también donde la selección cuidadosa de los componentes puede ayudar a reducir los problemas de ajuste evitables durante el montaje y el mantenimiento.
