日本語 Un carrito plegable para exteriores puede parecer simple cuando se lo ve como un producto terminado. Sin embargo, debajo de esa apariencia simple, varias partes móviles tienen que trabajar juntas. El marco se abre y se cierra, ciertas secciones se mueven entre sí y algunos componentes deben girar mientras permanecen en la posición adecuada.
Los rodillos pueden desempeñar un papel importante en estos mecanismos. Dependiendo del diseño, pueden soportar el movimiento, guiar una sección móvil o trabajar junto con un rodamiento y un eje como parte de un conjunto giratorio compacto.
Esto hace que el diseño de los rodillos sea una consideración mecánica y no simplemente una cuestión de elección de una rueda. El marco circundante, la disposición de los cojinetes, el método de montaje, la superficie de contacto y la trayectoria de plegado tienen una relación directa con el funcionamiento del rodillo.
Para los fabricantes que desarrollan equipos plegables para exteriores, comprender esta relación puede facilitar el desarrollo de componentes y ayudar a evitar problemas durante el montaje y las pruebas.
¿Dónde se utilizan los rodillos en los mecanismos de plegado?
La posición exacta de un rodillo depende de la estructura del producto.

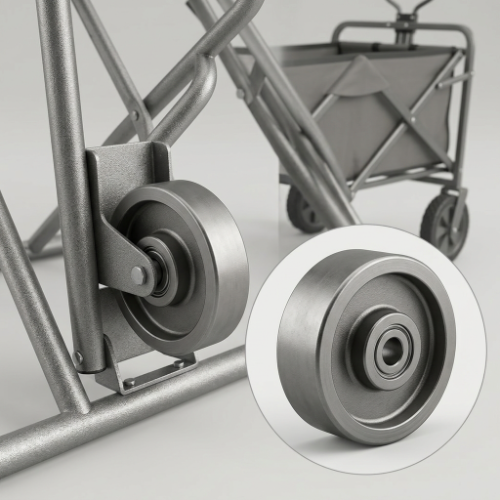

En un carrito plegable para exteriores, se puede incorporar un rodillo en un punto de soporte móvil, una estructura guía o un conjunto giratorio. Puede conectarse a un eje y un rodamiento, instalarse dentro de un soporte o colocarse contra otro componente que necesite un movimiento controlado.
Un conjunto de rodillos básico puede implicar:
- Cuerpo del rodillo
- Rodamiento
- Eje o eje
- Soporte de montaje
- marco en movimiento
- Superficie de contacto o guía
Cada parte tiene su propia función, pero las partes deben trabajar juntas.
Por ejemplo, el cuerpo del rodillo determina cómo hace contacto con la superficie de contacto. El rodamiento soporta la rotación. El eje mantiene el componente giratorio en su posición, mientras que el soporte conecta el conjunto al mecanismo más grande.
Cambiar una parte puede afectar a las demás.
Por este motivo, un rodillo no debe evaluarse únicamente fijándose en su forma exterior.
¿Qué hace un rodillo dentro del mecanismo?
No existe una función única para cada rodillo.
Su función depende de dónde esté instalado y qué tipo de movimiento requiera el mecanismo.
Movimiento de apoyo
Un rodillo puede proporcionar contacto rodante entre dos partes que necesitan moverse entre sí.
En comparación con el contacto deslizante directo, el contacto rodante puede cambiar la forma en que se maneja la resistencia dentro del conjunto. Esto puede resultar útil cuando un movimiento se repite con regularidad.
Guiar una sección en movimiento
Un rodillo también puede ayudar a mantener un componente en movimiento dentro de su trayectoria prevista.
Este tipo de disposición se puede encontrar cuando una sección de marco, una pieza de soporte u otro elemento estructural necesita moverse mientras permanece alineado con una superficie guía.
Mantener un contacto controlado
En algunos mecanismos, el rodillo mantiene dos componentes en contacto controlado a medida que la estructura cambia de posición.
La forma del rodillo y su posición de montaje adquieren entonces importancia. Si alguno de ellos no es adecuado, el contacto puede volverse desigual durante el movimiento.
Trabajar como parte de un conjunto giratorio
Cuando se combina con un cojinete y un eje, un rodillo se convierte en parte de un conjunto giratorio completo.
El rodillo exterior es visible, pero la disposición de los cojinetes internos es igualmente importante para el rendimiento del componente.
¿Por qué es importante el rodamiento?
Un rodillo y un rodamiento suelen estar estrechamente conectados.
El rodillo proporciona la estructura giratoria exterior, mientras que el cojinete permite la rotación controlada alrededor del eje. El ajuste entre estas piezas debe coincidir con el espacio de instalación disponible y el movimiento del mecanismo.
Es posible que sea necesario revisar varios factores:
- Rodamiento position
- Disposición del eje
- Espacio disponible
- Estructura de rodillos
- Método de montaje
- Movimiento esperado
- Entorno operativo
Esto es especialmente importante en los mecanismos de plegado compactos.
Puede haber muy poco espacio alrededor del conjunto de rodillos, por lo que el rodamiento no se puede seleccionar simplemente después de que todo lo demás ya se haya diseñado.
Un enfoque más práctico es considerar el rodillo y el rodamiento juntos durante la etapa inicial de desarrollo.
¿Cómo afecta el perfil del rodillo al movimiento?
La forma exterior de un rodillo determina cómo interactúa con la superficie que lo rodea.
Un rodillo con un área de contacto relativamente plana se comporta de manera diferente a uno diseñado con una ranura, borde u otro perfil con forma.
El perfil puede influir:
- Posición de contacto
- Orientación
- Estabilidad
- dirección del movimiento
- Interacción de superficie
- Liquidación disponible
Para un mecanismo de plegado, el perfil correcto depende de lo que realmente hace el rodillo.
Si soporta una sección en movimiento, su superficie de contacto debe coincidir con ese movimiento. Si sigue una guía, es posible que el perfil deba trabajar con la estructura de la guía.
Es por eso que simplemente reemplazar un rodillo por otro de apariencia similar a veces puede crear problemas inesperados.
¿Qué le sucede al rodillo cuando se pliega el marco?
La acción de plegado es una parte importante del diseño.
Cuando el carro está abierto, el rodillo puede tener mucho espacio a su alrededor. A medida que el marco comienza a plegarse, la posición del rodillo cambia con respecto a los componentes cercanos.
Puede acercarse a:
- Tubos de marco
- Bisagras
- Soportes
- Ejes
- brazos de apoyo
- Otros componentes móviles
Por lo tanto, el rodillo necesita suficiente espacio durante todo el movimiento.
No basta con comprobar únicamente la posición abierta.
Un componente que encaja correctamente durante el funcionamiento normal puede tocar otra parte cuando el marco está parcialmente plegado. En algunos casos, incluso una pequeña cantidad de interferencia puede afectar la acción de plegado.
Por esta razón, se debe revisar el rodillo mientras el mecanismo recorre todo su recorrido operativo.
¿Importa el entorno exterior?
Sí, especialmente cuando el rodillo está expuesto al entorno circundante.
Los equipos para exteriores pueden encontrarse con polvo, suciedad, humedad, pasto, partículas sueltas y condiciones climáticas cambiantes. El nivel real de exposición depende de cómo y dónde se utiliza el carrito.
Por lo tanto, es posible que sea necesario considerar el conjunto de rodillos en relación con:
- Humedad
- Polvo y suciedad
- Contaminación superficial
- limpieza
- Condiciones de almacenamiento
- Frecuencia de movimiento
Un rodillo utilizado en un entorno relativamente limpio puede tener requisitos diferentes a los de uno expuesto regularmente a senderos de jardín u otras superficies exteriores.
Lo mismo se aplica a la disposición de los rodamientos.
Cuando el rodillo y el rodamiento se tratan como un conjunto completo, las condiciones ambientales se pueden considerar en una etapa más temprana del proceso de diseño.
¿Cómo afecta el método de montaje al rodillo?
Un rodillo necesita una conexión estable con la estructura circundante.
El método de montaje determina dónde se asienta el rodillo, cómo gira y cómo se transfieren las fuerzas al marco.
Un soporte estrecho puede restringir el espacio disponible. Una posición particular del eje puede requerir una determinada disposición de rodamientos. Una junta plegable también puede limitar la forma en que se puede instalar el rodillo.
Esto significa que los fabricantes deben revisar la estructura de montaje antes de decidirse por un componente estándar.
La información útil puede incluir:
- Ubicación de montaje
- Estructura de soporte
- Posición del eje
- Liquidación disponible
- Superficie de contacto
- Dirección de movimiento
- Camino plegable
Estos detalles pueden ayudar a determinar si un rodillo existente se ajustará al mecanismo o si se debe considerar un diseño modificado.
¿Por qué deberían desarrollarse juntos el rodillo y el marco?
Es tentador seleccionar primero un rodillo y luego trabajar en la estructura circundante.
Ese enfoque puede resultar difícil cuando el mecanismo es compacto.
Un cambio en el marco puede alterar el espacio disponible del rodillo. Mover el soporte puede afectar la posición del eje. Cambiar el ángulo de plegado puede acercar el rodillo a otro componente.
La relación funciona en ambas direcciones.
Un rodillo puede influir en el diseño del marco, mientras que el marco puede imponer limitaciones al rodillo.
Para el desarrollo de OEM, suele ser más práctico considerar estos componentes juntos desde el principio.
Esto es especialmente útil cuando el producto tiene una estructura plegable inusual o un espacio de instalación limitado.
¿Cuándo vale la pena considerar un rodillo personalizado?
Un rodillo estándar puede ser adecuado cuando su perfil, disposición de rodamientos y estructura de montaje ya coinciden con la aplicación.
Pero algunos mecanismos no ofrecen esa flexibilidad.
Se puede considerar un rodillo personalizado cuando el fabricante necesita solucionar:
- Espacio de instalación limitado
- Una estructura de montaje inusual
- Una disposición de eje específica
- Un perfil de contacto particular
- Requisitos de rodamientos existentes
- Espacio libre plegable
- Una estructura de guía no estándar.
La personalización no siempre significa rediseñar todo el componente.
Dependiendo de la aplicación, el desarrollo puede centrarse en el cuerpo del rodillo, la sección de montaje, la disposición de rodamientos u otra parte del conjunto.
El punto importante es que el componente se desarrolla en torno a los requisitos mecánicos reales.
¿Qué información se debe proporcionar para el desarrollo personalizado?
Una descripción clara de la aplicación puede facilitar mucho la comunicación.
Los fabricantes pueden proporcionar:
Dibujos del producto
Los dibujos ayudan a mostrar el área de instalación disponible y la relación entre el rodillo y los componentes circundantes.
Muestras existentes
Si ya se utiliza un rodillo, enviar una muestra puede facilitar la comprensión de su estructura y método de instalación.
Fotos
Fotos of the complete mechanism can show details that may not be obvious from a basic drawing.
Información de movimiento
El proveedor debe comprender cómo se mueve el rodillo durante el funcionamiento normal y el plegado.
Requisitos de rodamientos
Si ya existe una disposición de rodamientos particular, ésta debería incluirse en la discusión.
Condiciones ambientales
La información sobre la exposición al aire libre, el polvo, la humedad y las condiciones generales de trabajo también puede ayudar a guiar el diseño del componente.
Cuanto más completa sea la información, menos conjeturas serán necesarias durante el desarrollo.
¿Por qué son importantes las pruebas de muestra?
Un rodillo puede parecer adecuado en un dibujo, pero comportarse de manera diferente una vez instalado.
El montaje real introduce factores que son difíciles de juzgar únicamente a partir del componente.
El rodillo interactúa con:
- Rodamiento
- Eje
- Soporte
- marco
- Superficie guía
- Otras partes móviles
El mecanismo de plegado añade otra variable porque la posición relativa de estas piezas cambia durante el funcionamiento.
Las pruebas de muestra pueden ayudar a identificar problemas como:
- Espacio libre insuficiente
- Contacto inesperado
- Mala alineación
- movimiento desigual
- Resistencia excesiva
- Montaje incompatible
Probar el ensamblaje real brinda a los fabricantes la oportunidad de realizar ajustes antes de pasar a una producción mayor.
¿Qué se debe comprobar durante las pruebas?
La prueba debería ir más allá de simplemente comprobar si el rodillo gira.
Una revisión práctica puede incluir varias etapas.
Verifique la posición normal
Asegúrese de que el rodillo esté correctamente asentado y alineado cuando el carro esté abierto.
Verifique el movimiento de plegado
Mueva el marco a lo largo de su recorrido de plegado completo y observe si hay interferencias.
Verifique el área de montaje
Busque movimiento entre el rodillo, el eje, el cojinete y el soporte.
Verifique diferentes superficies
Si el producto está destinado a uso en exteriores, las pruebas en superficies representativas pueden proporcionar información más útil que las pruebas únicamente en un piso liso del taller.
Comprobar movimiento repetido
La apertura, el cierre y el movimiento repetidos pueden revelar problemas que tal vez no aparezcan durante una breve prueba inicial.
El propósito de la prueba no es solo confirmar que el rodillo funciona. Es para confirmar que el conjunto completo funciona según lo previsto.
¿Se puede personalizar un rodillo alrededor de un rodamiento existente?
En algunas aplicaciones, es posible que la disposición de rodamientos existente ya esté determinada por el diseño del producto.
Esto puede imponer requisitos específicos al cuerpo del rodillo.
En lugar de cambiar todo el conjunto, el rodillo se puede desarrollar alrededor de la estructura de soporte y soporte existente, dependiendo de los requisitos mecánicos.
Este tipo de enfoque puede ser útil cuando un fabricante ya tiene un diseño de marco o eje establecido pero necesita un rodillo con un perfil externo o disposición de instalación diferente.
La viabilidad depende de la estructura real, por lo que los dibujos o muestras son útiles durante la discusión inicial.
¿Qué diferencia el desarrollo de rodillos no estándar?
Un componente estándar generalmente está diseñado en torno a aplicaciones comunes.
Un componente no estándar parte de los requisitos de un mecanismo particular.
Eso puede implicar una mayor comunicación durante el desarrollo porque el fabricante necesita comprender:
- Cómo se instala el componente
- Con qué contacta
- como se mueve
- ¿Qué espacio hay disponible?
- ¿Qué disposición de rodamientos se requiere?
- ¿Qué condiciones ambientales están involucradas?
El proceso de desarrollo puede incluir revisión de dibujos, producción de muestras, pruebas y ajustes antes de que se confirme el componente final.
Para los fabricantes con una estructura plegable inusual, esto puede proporcionar más flexibilidad que intentar adaptar todo el producto alrededor de un componente existente.
¿Cómo pueden los fabricantes simplificar el desarrollo de rodillos?
Unos pocos pasos sencillos pueden hacer que el proceso sea más eficiente.
Comience con el mecanismo.
No empiece con la pregunta de qué rodillo está disponible. Primero identifique lo que debe hacer el rodillo.
Luego revise el área de instalación, la trayectoria de movimiento, la disposición de los rodamientos y las condiciones ambientales.
A continuación, determine si un componente estándar es adecuado.
De lo contrario, la información ya recopilada se puede utilizar como base para un diseño personalizado.
Una secuencia de desarrollo práctica es:
- Definir la función del rodillo.
- Revisa el mecanismo completo.
- Verifique el área de montaje.
- Identifique la disposición de rodamientos y ejes.
- Revisar el movimiento de plegado.
- Considere el ambiente de trabajo.
- Evaluar un componente estándar.
- Desarrollar un diseño personalizado si es necesario.
- Pruebe el conjunto completo.
- Confirme la estructura final antes de la producción.
Esto mantiene el proceso de desarrollo centrado en la aplicación real.
Trabajar con un fabricante de rodamientos y rodillos
Para los fabricantes que desarrollan equipos plegables para exteriores, el desarrollo de componentes puede implicar más que seleccionar una pieza existente de un catálogo.
Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) se especializa en rodamientos miniatura y de tamaño mediano, rodamientos no estándar, sistemas de poleas y componentes personalizados relacionados con rodamientos y rodillos para diferentes aplicaciones mecánicas.
Para un mecanismo de plegado, la discusión sobre el desarrollo puede centrarse en la relación entre el rodillo, el cojinete, el eje, la estructura de montaje y el marco circundante. Los dibujos, las muestras y la información de la aplicación pueden ayudar a establecer qué debe lograr el componente antes de finalizar el diseño.
Este enfoque es particularmente relevante cuando el mecanismo tiene espacio limitado o no coincide con una disposición de componentes convencional.
Una lista de verificación práctica para los mecanismos de plegado
Antes de aprobar un conjunto de rodillos, los fabricantes pueden revisar lo siguiente:
- ¿Cuál es la función real del rodillo?
- ¿Con qué superficie o componente hace contacto?
- ¿Cómo se mueve durante la operación?
- ¿Cómo cambia su posición cuando se pliega el marco?
- ¿Hay suficiente espacio libre durante todo el movimiento?
- ¿Se ajusta el rodamiento al conjunto previsto?
- ¿Es adecuada la disposición del eje?
- ¿La estructura de montaje proporciona soporte adecuado?
- ¿El rodillo encontrará polvo o humedad del exterior?
- ¿Se ha probado el conjunto completo?
- ¿Un componente personalizado facilitaría el desarrollo del mecanismo?
Estas preguntas mantienen la atención en el sistema mecánico completo en lugar de en un componente aislado.
Los rodillos pueden ser pequeños en comparación con el marco de un carrito plegable para exteriores, pero su función puede estar estrechamente relacionada con el movimiento de todo el mecanismo.
El perfil del rodillo determina cómo contacta una superficie. El rodamiento soporta la rotación. El eje y el soporte mantienen el conjunto en su posición. El marco controla cómo se mueve el componente, particularmente cuando el carro está plegado.
Las condiciones exteriores añaden otra consideración.
Para los fabricantes, el punto de partida útil es, por tanto, el propio mecanismo. Una vez que se comprenden el movimiento, la estructura de montaje, la disposición de los rodamientos, el espacio libre y el entorno de trabajo, resulta mucho más fácil decidir si un rodillo estándar es adecuado o si se debe desarrollar un componente personalizado.
En aplicaciones donde el espacio es limitado o la estructura plegable es inusual, trabajar con un fabricante que pueda desarrollar componentes de rodillos y rodamientos alrededor del mecanismo real puede hacer que el proceso de diseño sea más flexible y más fácil de probar.
