Cómo medir el rodillo de un toldo antes de pedir un reemplazo

Reemplazo de un rodillo de toldo Puede ser sencillo cuando el componente original está debidamente documentado antes de retirarlo. La rueda puede parecer simple, pero su tamaño es sólo una parte de la información necesaria para un reemplazo adecuado. El perfil de rodadura, la apertura central, el método de montaje y la relación con la guía pueden afectar el ajuste y funcionamiento del componente.

Antes de realizar un pedido, tómese un tiempo para inspeccionar el rodillo existente y registrar los detalles importantes. Una herramienta de medición básica, algunas fotografías claras y un boceto simple pueden proporcionar información útil, especialmente cuando la pieza original no tiene número de modelo ni marca de identificación.

La clave es considerar el rodillo como parte del conjunto completo del toldo en lugar de tratar la rueda como un componente aislado.

Clave de conclusiones

• Mida el tamaño, el ancho, la apertura central y el perfil de rodadura de la rueda antes de pedir un reemplazo
• Inspeccione la estructura de montaje y el espacio de instalación disponible en lugar de medir la rueda sola
• Revise la guía o el riel porque el desgaste o la desalineación pueden afectar el funcionamiento del rodillo de repuesto.
• Utilice fotografías claras y un boceto simple para formas documentales o disposiciones de montaje inusuales.
• Mantenga el rodillo original disponible cuando sea posible, especialmente cuando obtenga un componente no estándar o personalizado.

Por qué son importantes las mediciones precisas

Una rueda de repuesto puede parecer casi idéntica a la original y aún así diferir en aspectos que afectan la instalación. Pequeños cambios en la disposición de montaje, el perfil de la rueda o la apertura central pueden impedir que la pieza se ajuste a la estructura existente según lo previsto.

Por este motivo, a menudo la comparación visual por sí sola no es suficiente.

Una inspección útil debe cubrir tres áreas:

• La rueda y su superficie de rodadura.
• La disposición de montaje
• La guía o superficie por donde viaja la rueda.

Juntos, estos detalles proporcionan una descripción más clara del componente existente y facilitan la comunicación con un proveedor.

Para sistemas de toldos más antiguos, esta información puede resultar particularmente útil cuando no hay un número de pieza o el componente original ya no está disponible.

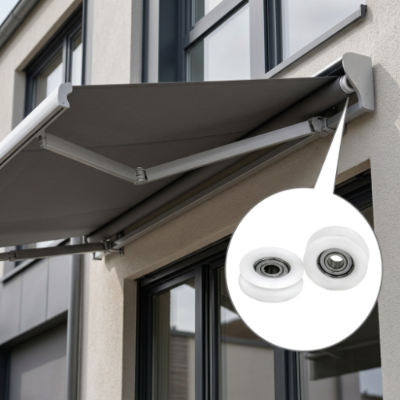

Comience con el ensamblaje completo

Antes de retirar el rodillo, inspeccione cómo se asienta dentro del mecanismo del toldo.

Tome varias fotografías mientras el componente aún está instalado. Incluya el soporte circundante, el eje, la guía, la carcasa u otras partes que ayuden a mostrar su posición.

Un conjunto útil de fotografías puede incluir:

• El montaje completo antes del desmontaje.
• Una vista cercana al rodillo.
• El perfil lateral
• Las caras delanteras y traseras
• El punto de montaje
• La guía de la pista
• Componentes cercanos que afectan el espacio disponible

Estas imágenes proporcionan un contexto que las mediciones por sí solas no siempre pueden capturar.

Registre la dirección de instalación

Algunas ruedas son simétricas, pero otras tienen una orientación particular. Una brida, ranura, disposición de cojinete o característica de montaje solo puede aparecer en un lado.

Antes del desmontaje, tome nota rápidamente de en qué dirección mira el componente.

Una fotografía suele ser suficiente. Si se van a retirar varios rodillos similares, una simple etiqueta o boceto también puede ayudar a mantener todo organizado.

Mida las dimensiones de la rueda principal.

Después de retirarlo, coloque el componente sobre una superficie limpia y plana. Medir la pieza mientras está conectada a otro hardware puede dificultar la identificación de los puntos de referencia correctos.

Las dimensiones principales de la rueda generalmente proporcionan el punto de partida.

El objetivo no es recopilar todas las mediciones posibles. Concéntrese en las dimensiones que describen cómo encaja y funciona el componente.

Mire de cerca el perfil de la rueda

El tamaño exterior da sólo una parte de la imagen. La forma de la superficie de carrera puede ser igualmente importante.

Mire la rueda desde un lado y compruebe si la superficie de contacto es plana, redondeada, ranurada, bridada o tiene otra forma.

Un borde elevado o una sección rebajada pueden tener una relación específica con la guía. Estos detalles pueden ser difíciles de comunicar utilizando únicamente medidas, por lo que es útil una fotografía lateral clara.

Diseño separado del desgaste.

Es posible que un rodillo más antiguo haya estado expuesto a movimientos repetidos durante un período prolongado. Su superficie puede pulirse, rayarse, aplanarse o desgastarse de otro modo.

No asuma automáticamente que cada marca visible representa el diseño original.

Si hay otra rueda a juego disponible y parece menos desgastada, compárelas. Las diferencias entre los componentes pueden ayudar a mostrar qué características forman parte del perfil original y cuáles son el resultado del uso.

Esto resulta especialmente útil cuando la superficie de carrera ha cambiado notablemente.

Verifique cuidadosamente la apertura central

El centro de la rueda merece especial atención porque conecta el componente giratorio con el resto del mecanismo.

Dependiendo de la construcción, el centro puede contener un cojinete, un casquillo, un inserto metálico, una conexión de eje u otro elemento de soporte.

Primero identifique lo que realmente está presente antes de registrar la dimensión.

Compruebe si:

• El centro es una apertura simple.
• Un rodamiento está instalado en el interior.
• Hay un casquillo
• El eje pasa a través del componente.
• El eje gira con la rueda.
• La rueda gira alrededor de un eje fijo.

Estas diferencias pueden afectar la forma en que se debe construir un componente de reemplazo.

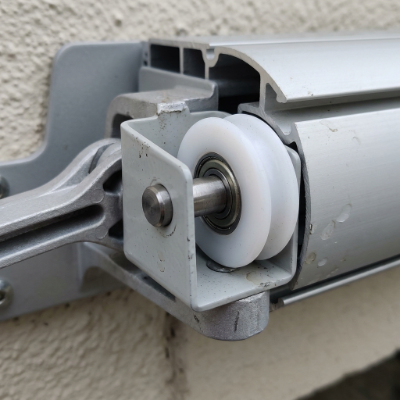

No pase por alto la estructura de montaje

Uno de los errores comunes al buscar repuestos es concentrarse en la rueda y pasar por alto la forma en que está instalada.

Una rueda puede tener dimensiones exteriores similares a las de otro componente, pero utilice un método de montaje completamente diferente.

Observe la conexión entre el rodillo y la estructura del toldo.

Podrá estar apoyado por:

• un pasador fijo
• un eje
• un eje
• un soporte
• un rodamiento
• un casquillo
• Una vivienda integrada

Tome una fotografía del área de montaje antes del desmontaje y otra después de retirar el rodillo.

Esto facilita la comprensión de la relación entre la rueda y la estructura circundante.

Consulta el espacio disponible

También vale la pena registrar el espacio alrededor del rodillo.

Busque soportes, cubiertas, ejes, rieles u otros componentes cercanos que puedan interferir con la instalación.

Un reemplazo no sólo tiene que corresponda con la propia rueda. También debe funcionar dentro del espacio disponible en el conjunto existente.

Inspeccionar la guía o vía

La superficie por donde viaja la rueda puede proporcionar información útil sobre el componente.

Busque marcas que muestren el área de contacto normal. A veces, estos pueden revelar si la rueda ha estado girando centralmente o haciendo un contacto más intenso con un lado.

Consulte también la guía circundante para:

• Suciedad o escombros
• aranazos
• Deformación
• sujetadores sueltos
• Desgaste desigual
• Cambios en la forma original.

Si la guía se ha dañado o desalineado, es posible que reemplace el rodillo por sí solo no resuelve el problema mecánico subyacente.

Es por eso que la guía debe inspeccionarse durante el mismo proceso en lugar de tratarse como una preocupación separada.

Una fotografía clara puede explicar lo que los números no pueden

Las medidas son importantes, pero algunas formas son difíciles de describir con precisión con números.

Considere un rodillo con un borde curvo, un centro desplazado y una pequeña característica de montaje en un lado. Una lista de dimensiones puede describir la pieza, pero una fotografía lateral puede mostrar la relación entre esas características mucho más claramente.

Para una consulta de reposición, utilice fotografías con buena iluminación y un fondo sencillo.

Intenta incluir:

• Una visión general
• una vista lateral
• Un primer plano del centro.
• Una vista del área de montaje.
• Una fotografía que muestra el componente en su posición original.

También se puede colocar una regla o herramienta de medición al lado de la pieza en una fotografía como referencia visual.

Cuando un boceto simple se vuelve útil

Algunos rodillos son sencillos de describir. Otros tienen formas inusuales o disposiciones de montaje que son más fáciles de entender mediante un dibujo.

Un boceto básico no necesita seguir estándares formales de dibujo de ingeniería.

Dibuje el componente desde el frente y el costado, luego marque las dimensiones importantes. Muestre la ubicación del eje o eje e indique la superficie que contacta con la guía.

Esto puede ayudar a responder varias preguntas prácticas:

• ¿Dónde está el centro giratorio?
• ¿Qué lado mira hacia el soporte?
• ¿Qué superficie hace contacto con la guía?
• ¿Qué dimensiones pertenecen a la rueda?
• ¿Qué dimensiones pertenecen a la estructura de montaje?

Para componentes personalizados, este tipo de referencia puede facilitar mucho la comunicación.

Mantenga la pieza original disponible

Si es posible, no deseche el rodillo viejo inmediatamente después de tomar medidas.

Una muestra física puede proporcionar información que es difícil de capturar en fotografías o notas escritas. Puede mostrar el perfil real de la rueda, la disposición de los rodamientos, las características de montaje y los signos de desgaste.

Esto puede resultar particularmente útil cuando el componente es inusual o cuando el diseño original no tiene un número de modelo fácilmente identificable.

Para los fabricantes y proveedores que trabajan con componentes de poleas y rodillos no estándar, una muestra combinada con dibujos, fotografías e información de la aplicación puede proporcionar una referencia útil para analizar un reemplazo o un diseño personalizado.

Preparar una solicitud de reemplazo clara

Una vez completada la inspección, organice la información en una especificación simple.

Una consulta útil puede incluir:

• Aplicación: Dónde se utiliza el componente
• Componente existente: Descripción y fotografías de la pieza original.
• Información de la rueda: Dimensiones principales y perfil de carrera.
• Información del centro: Disposición de orificio, cojinete, buje o eje
• Información de montaje: Soporte, eje, pasador o estructura de carcasa
• Información de la guía: Fotografías o descripción de la superficie de contacto.
• Condición: Desgaste visible, grietas, deformaciones u otros daños.
• Cantidad: Requisito de compra aproximado
• Muestra: Si el componente original se puede suministrar como referencia
• Personalización: Si se está considerando un componente estándar o personalizado

Esto le da al proveedor un punto de partida mucho más claro que una sola fotografía o una sola medición.

Para aplicaciones que involucran poleas y rodillos personalizados, HUNE puede utilizar este tipo de información dimensional y de aplicación cuando analiza requisitos de componentes no estándar.

Qué revisar antes de realizar el pedido

rueda

Verifique las dimensiones principales y asegúrese de que el perfil de carrera se haya registrado correctamente.

Centro

Confirme si el componente utiliza un orificio, cojinete, casquillo, eje u otra disposición interna simple.

Montaje

Compare la conexión original con la estructura de reemplazo propuesta.

guia

Asegúrese de que el perfil de la rueda corresponda con la superficie donde opera.

Espacio de instalación

Revise el área circundante para detectar cualquier cosa que pueda afectar el ajuste o el movimiento.

Condiciones de funcionamiento

Considere el entorno en el que se utiliza el componente. Los sistemas de toldos exteriores pueden encontrar humedad, polvo, cambios de temperatura y movimientos repetidos. Estas condiciones pueden ser relevantes cuando se habla de material y construcción.

Una lista de verificación de medición práctica

Antes de enviar la información a un proveedor, asegúrese de haber cubierto lo siguiente:

• Fotografíe el rodillo antes de retirarlo.
• Registre las dimensiones de la rueda principal.
• Revisa el perfil lateral
• Inspeccionar la apertura central.
• Identifique cualquier rodamiento o casquillo.
• Registre la disposición del eje, eje o pasador.
• Fotografíe el soporte de montaje.
• Inspeccionar la guía o pista.
• Tenga en cuenta el desgaste o la deformación visible
• Consulta el espacio de instalación disponible.
• Prepare un boceto simple si el componente tiene una forma inusual.
• Mantenga la pieza original disponible cuando sea posible.
• Explique cómo y dónde se utiliza el rodillo.
• Indica si es posible que se requiera un componente personalizado

Preguntas frecuentes

¿Qué medidas debo tomar antes de pedir un rodillo para toldo? Registre el diámetro de la rueda, el ancho, la apertura central, el perfil de rodadura, la disposición de montaje y el espacio de instalación disponible. Las fotografías del conjunto completo pueden proporcionar contexto adicional.

¿Es suficiente medir el diámetro exterior? No. La dimensión exterior describe sólo una parte del componente. La disposición central, el perfil de rodadura, la estructura de montaje y la relación con la guía también pueden afectar la compatibilidad.

¿Debo conservar el rodillo original después de medirlo? Cuando sea posible, sí. La pieza original puede proporcionar información útil sobre su perfil, características de montaje, disposición interna y condición de desgaste que puede ser difícil de capturar únicamente mediante mediciones.

¿Por qué debería fotografiar el rodillo antes de retirarlo? Una fotografía instalada muestra la orientación del componente y la relación con soportes, ejes, guías y otras piezas cercanas. Este contexto puede ayudar a aclarar los requisitos de reemplazo.

¿Puede un proveedor fabricar un rodillo personalizado a partir de una muestra? Una muestra física, combinada con medidas, fotografías, información de aplicación y detalles de montaje, puede proporcionar información de referencia útil cuando se habla de un rodillo personalizado o no estándar.

Una buena medición comienza con todo el sistema.

Un rodillo puede ser una parte relativamente pequeña del conjunto de un toldo, pero sus dimensiones y relación de montaje pueden tener un efecto directo en su ajuste y movimiento.

Por esa razón, el abastecimiento de reemplazo debe comenzar con un diámetro mayor que el exterior. El perfil de la rueda, la disposición central, la estructura de montaje, la guía y el espacio de instalación disponible proporcionan información útil.

Unas cuantas fotografías claras y dimensiones cuidadosamente registradas pueden facilitar mucho el proceso, especialmente cuando se trata de un componente antiguo o no estándar.

El enfoque práctico es simple: inspeccionar el conjunto completo, medir las áreas importantes, documentar la disposición de montaje y mantener la pieza original disponible para comparar siempre que sea posible. Esto brinda a los compradores y fabricantes una comprensión más clara del componente y su función dentro del sistema de toldo.
