Tipos de poleas con rodamientos: una guía completa de comparación y selección

Las poleas con cojinetes desempeñan un papel crucial en los sistemas mecánicos modernos al garantizar una transmisión de potencia suave, un control de movimiento preciso y un manejo de carga confiable. A diferencia de las poleas tradicionales, que se basan únicamente en el diseño de ranuras, las poleas con rodamientos integran un rodamiento en el núcleo. Esta combinación reduce significativamente la fricción, mejora la eficiencia de rotación y extiende la vida útil de todo el sistema.

En los sistemas transportadores, las poleas con cojinetes minimizan el desgaste de las correas y al mismo tiempo mantienen una alineación precisa, lo que reduce el tiempo de inactividad y el consumo de energía. En máquinas CNC y equipos de automatización, mejoran la precisión al proporcionar una guía lineal o rotacional estable, lo que permite un rendimiento constante incluso en operaciones continuas o de alta velocidad. En industrias pesadas como la minería, la agricultura y la construcción, las poleas con cojinetes mejoran la distribución de la carga, lo que garantiza que la maquinaria pueda funcionar en condiciones exigentes sin fallas prematuras.

La importancia de las poleas con cojinetes se extiende más allá del rendimiento técnico; también afectan la rentabilidad y la seguridad. Al reducir la fricción y la resistencia mecánica, reducen el consumo de energía y la generación de calor, lo que lleva a menores costos operativos. Al mismo tiempo, un funcionamiento más suave reduce los niveles de vibración y ruido, lo que no sólo protege el equipo sino que también crea un entorno de trabajo más seguro y cómodo.

A medida que las industrias exigen cada vez más soluciones de alto rendimiento y bajo mantenimiento, las poleas con rodamientos se han convertido en un componente fundamental en el diseño mecánico. Representan el equilibrio entre precisión de ingeniería, durabilidad y eficiencia energética, cualidades que son esenciales en el competitivo panorama industrial actual.

¿Qué es una polea de rodamiento?

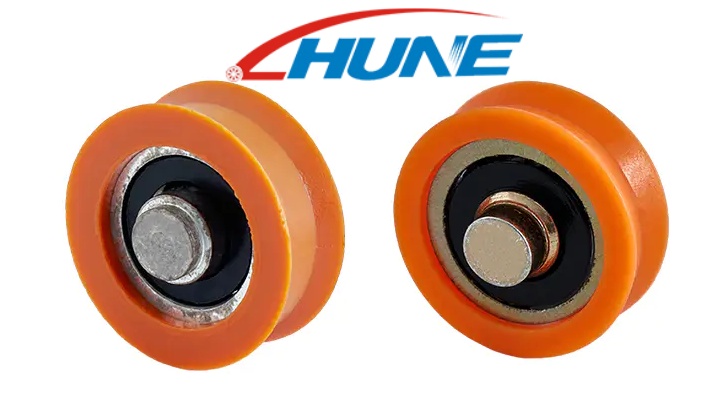

Una polea de rodamiento es una polea especializada equipada con un rodamiento interno que permite que la rueda de la polea gire con una fricción mínima alrededor de su eje. Estructuralmente consta de tres partes principales:

Ranura de polea – la pista o canal (en forma de V, de U, plano o redondo) que guía una correa, cuerda o cable.
Núcleo del rodamiento – normalmente un rodamiento rígido de bolas, un rodamiento de agujas o un rodamiento de rodillos que permite una rotación suave y de baja resistencia.
Material de la polea – comúnmente acero inoxidable, aluminio o plásticos de ingeniería, seleccionados según los requisitos de carga, las condiciones ambientales y las consideraciones de costos.

¿Cuáles son los diferentes tipos de poleas con cojinetes?

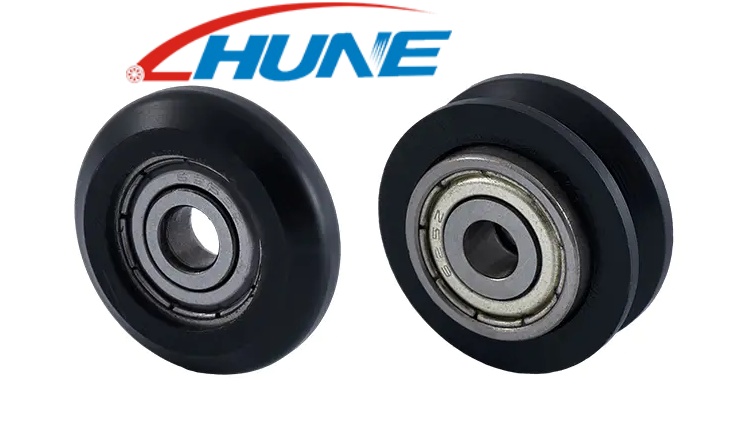

1. Polea con cojinete en forma de V
El Polea de rodamiento en forma de V Cuenta con una ranura con lados en ángulo, que generalmente oscilan entre 60° y 90°, que garantiza que las correas o cables permanezcan seguros en su lugar. Este diseño mejora la alineación, reduce el deslizamiento y distribuye la carga uniformemente sobre la superficie de la polea. Las poleas en forma de V se utilizan ampliamente en transportadores, máquinas CNC, ascensores y equipos de fitness donde la guía precisa de la correa es fundamental.

2. Polea con cojinete en forma de U
El polea en forma de U tiene una ranura redondeada que proporciona un soporte suave para cuerdas, cables o correas de sección redonda. Su diseño minimiza el desgaste y la fricción, ofreciendo una guía más suave que las ranuras más afiladas. Las poleas en forma de U son ideales para sistemas de cables metálicos, puertas corredizas, rieles para cortinas y otras aplicaciones que requieren un manejo estable pero flexible.

3. Polea de rodamiento plano
Las poleas planas constan de una superficie lisa y sin ranuras, lo que las hace versátiles y sencillas de fabricar. Son adecuados para correas o cintas planas, pero ofrecen menos agarre en comparación con los diseños en forma de V o U. Las poleas planas se utilizan comúnmente en transportadores livianos, maquinaria textil y pequeños electrodomésticos donde no se requiere alta precisión o cargas pesadas.

4. Polea de rodamiento redondo
El round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. Poleas con rodamientos especiales y personalizados
Para aplicaciones con requisitos únicos, las poleas con rodamientos personalizados están diseñadas para cumplir con condiciones ambientales, de velocidad o de carga específicas. Los fabricantes ofrecen soluciones OEM/ODM, que permiten modificaciones en la geometría de las ranuras, el tipo de rodamiento y la selección de materiales. Las poleas con cojinetes especiales son comunes en robótica de alta velocidad, equipos médicos de precisión, máquinas industriales de servicio pesado y entornos exteriores o hostiles. Las innovaciones incluyen compuestos livianos, rodamientos sellados o blindados, diseños de funcionamiento silencioso y materiales ecológicos para mejorar el rendimiento, la durabilidad y la sostenibilidad.

¿Cómo se comparan los diferentes tipos de poleas con cojinetes?

Polea con rodamiento en forma de V

Características de diseño
Las poleas con cojinetes en forma de V tienen una ranura en ángulo, generalmente entre 60° y 90°, diseñada para sujetar las correas firmemente en su lugar. La geometría garantiza un fuerte contacto con la correa, reduciendo el movimiento lateral y el deslizamiento.

Ventajas

Excelente alineación y agarre del cinturón.
Alta eficiencia en la transmisión de energía.
Desgaste reducido en las correas debido al compromiso estable
Adecuado para aplicaciones de alta velocidad y carga elevada

Limitaciones y aplicaciones

Puede ejercer tensión lateral sobre las correas si están desalineadas.
No es ideal para cuerdas muy gruesas o flexibles.
Comúnmente utilizado en sistemas transportadores, maquinaria CNC, ascensores y equipos de fitness.

Polea con rodamiento en forma de U

Características de diseño
El U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

Ventajas

Guía estable para cables y cuerdas
Reducción de fricción y deformación.
Funcionamiento silencioso adecuado para aplicaciones sensibles

Limitaciones y aplicaciones

Menos adecuado para correas planas o funcionamiento a muy alta velocidad.
Ampliamente aplicado en sistemas de elevación de cables metálicos, puertas corredizas, rieles de cortinas y transportadores de pequeña escala.

Polea de rodamiento plano

Características de diseño
Las poleas planas constan de una superficie lisa sin ranuras, lo que proporciona una solución sencilla y versátil para correas y cintas planas.

Ventajas

Altamente versátil y compatible con múltiples tipos de cinturones.
Fácil de fabricar y mantener
Ligero y rentable

Limitaciones y aplicaciones

Agarre limitado, mayor riesgo de deslizamiento
No es ideal para sistemas de alto torque o de precisión
Común en transportadores ligeros, maquinaria textil y electrodomésticos.

Polea de rodamiento redondo

Características de diseño
Las poleas redondas cuentan con una ranura circular adaptada al diámetro de las correas o cordones redondos. Esto garantiza un compromiso constante y una rotación suave y de baja resistencia.

Ventajas

Funcionamiento suave para cargas ligeras a medianas
Diseño compacto adecuado para aplicaciones de espacio limitado
Desgaste reducido en correas redondas

Limitaciones y aplicaciones

No es ideal para correas planas u operaciones de servicio pesado
Comúnmente utilizado en equipos de oficina, transportadores compactos y sistemas de automatización.

Poleas con rodamientos especiales y personalizados

Características de diseño
Las poleas con cojinetes personalizados están diseñadas para cumplir requisitos operativos específicos, incluida la carga, la velocidad, el entorno o el tipo de correa. Los servicios OEM/ODM permiten a los fabricantes proporcionar soluciones personalizadas.

Ventajas

Optimizado para necesidades industriales específicas
Puede integrar rodamientos sellados o blindados para entornos hostiles
Opciones de materiales ligeros, silenciosos o ecológicos

Aplicaciones e innovaciones

Robótica de alta velocidad, equipos médicos de precisión, máquinas industriales de alta resistencia
Ambientes exteriores o polvorientos con revestimientos protectores especializados
Diseños sostenibles utilizando materiales reciclables o compuestos.

Factores clave a considerar al elegir una polea con rodamiento

Capacidad de carga
El bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

Velocidad de funcionamiento
Las aplicaciones de alta velocidad requieren poleas que mantengan la estabilidad y al mismo tiempo minimicen la generación de calor y la fricción. El diseño de la polea, la geometría de las ranuras y el tipo de rodamiento influyen en la velocidad máxima de funcionamiento. Seleccionar una polea clasificada para la velocidad de su sistema garantiza un funcionamiento suave y seguro.

Control de ruido y vibración
El ruido y la vibración excesivos pueden indicar una desalineación o una transmisión de potencia ineficiente. Las poleas con rodamientos con ranuras diseñadas con precisión y rodamientos de alta calidad reducen el ruido y las vibraciones operativas, creando un entorno de trabajo más seguro y cómodo. Esto es especialmente importante para maquinaria de interior, electrodomésticos y equipos de precisión.

Durabilidad y vida útil
La calidad del material, el tipo de rodamiento y la construcción influyen en la vida útil de una polea. Comúnmente se utilizan acero inoxidable, aleaciones de aluminio y plásticos reforzados para mejorar la durabilidad. Los rodamientos sellados o protegidos también pueden prolongar su vida útil al evitar la contaminación por polvo, humedad o residuos.

Condiciones ambientales (polvo, agua, temperatura)
El operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

Equilibrio entre costo y rendimiento
Si bien las poleas de alto rendimiento a menudo tienen un precio elevado, es esencial seleccionar una polea que equilibre el costo y la funcionalidad. Las especificaciones excesivas pueden aumentar los costos innecesariamente, mientras que las especificaciones insuficientes corren el riesgo de mantenimiento frecuente y tiempo de inactividad operativa. Evalúe el costo total de propiedad, incluido el mantenimiento y el reemplazo, al tomar su decisión.

¿Por qué elegir la polea Hune?

Zhejiang Huaneng Micro Bearing Co., Ltd. se especializa en la producción de rodamientos en miniatura de alta calidad, rodamientos de tamaño mediano, rodamientos personalizados no estándar y una amplia gama de poleas de hardware. Su cartera de productos incluye poleas de moldeo por inyección, poleas colgantes y otras series de poleas especializadas diseñadas para diversas aplicaciones industriales.

Los productos Hune Pulley se utilizan ampliamente en:

Electrodomésticos: garantizan un funcionamiento fluido y confiabilidad a largo plazo en motores, ventiladores y dispositivos domésticos.
Puertas y ventanas: proporcionan un movimiento silencioso, estable y eficiente para mecanismos deslizantes y rodantes.
Equipos mecánicos: soporte para transportadores industriales, sistemas de automatización y maquinaria ligera.

Por qué se destaca Hune Pulley:

Experiencia en soluciones de poleas personalizadas y no estándar adaptadas a las necesidades específicas de la industria
Compromiso con materiales duraderos y rodamientos de precisión para una mayor vida útil
Aplicabilidad global en diversos entornos industriales, comerciales y residenciales.
Capacidades OEM/ODM para respaldar diseños especializados e innovadores

Elegir Hune Pulley garantiza un rendimiento confiable, un mantenimiento reducido y una solución duradera para una amplia gama de aplicaciones industriales y domésticas.
