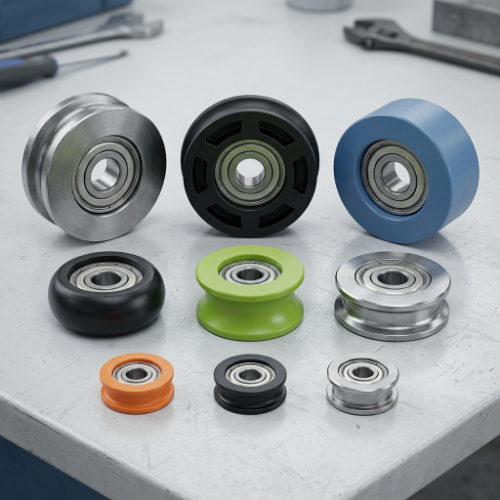

日本語 Las ruedas guía y los rodillos-guía pueden parecer casi idénticos cuando se colocan en un banco de trabajo. Ambos son redondos. Ambos pueden contener rodamientos. Ambos pueden chocar contra un riel, perfil u otra superficie móvil.
Ahí es donde comienza la confusión.
En una máquina real, estos dos componentes pueden tener funciones bastante diferentes. A menudo se utiliza una rueda guía para mantener el rumbo de una parte móvil, mientras que se puede diseñar un rodillo guía para correr a lo largo de una pista definida mientras transporta o transfiere parte de la carga de trabajo. En algunos equipos, un componente puede incluso realizar ambas funciones.
Entonces, ¿cuál es la diferencia práctica entre una rueda guía y un rodillo guía?
La respuesta se reduce menos al nombre impreso en la página de un producto y más a cómo interactúa la rueda con la máquina que la rodea.

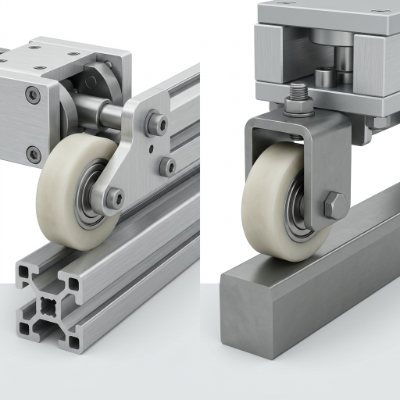

Rueda guía frente a rodillo de seguimiento de un vistazo
Antes de mirar los detalles, conviene separar los roles básicos.
| Consideración | Rueda guía | Rodillo de seguimiento |
|---|---|---|
| papel principal | Ayuda a controlar el movimiento o la alineación. | Corre a lo largo de una vía o carril definido |
| Contacto | Puede entrar en contacto con un riel, panel, borde o perfil. | Generalmente diseñado alrededor de una superficie de pista específica. |
| Función de carga | Puede guiar, estabilizar o transportar parte de una carga. | A menudo combina el movimiento de rodadura con la transferencia de carga. |
| Estructura típica | Rueda, cojinete, eje o disposición de montaje | Cuerpo del rodillo, cojinete, perno, eje o estructura de montaje. |
| Perfil | Plano, ranurado, bridado o personalizado | A menudo coinciden con una pista o perfil de cámara |
| Enfoque de diseño | Control de movimiento y alineación. | Contacto de seguimiento, movimiento de rodadura y transferencia de carga. |
Estas son distinciones generales más que definiciones estrictas de la industria. Los fabricantes de máquinas suelen utilizar los términos de forma diferente, y un componente descrito como rueda guía en una aplicación puede denominarse rodillo guía en otra.
La pregunta importante es: ¿Qué hace realmente la rueda dentro del mecanismo?
¿Qué hace una rueda guía?
Una rueda guía se ocupa principalmente de la dirección.
Imagine un panel móvil que se desplaza a lo largo de un marco. Sin algún tipo de guía, el panel puede moverse hacia los lados, rozar la estructura circundante o alejarse gradualmente de su trayectoria prevista.
Una rueda guía ayuda a controlar ese movimiento.
Puede discurrir a lo largo de un riel, dentro de un canal, contra una superficie lateral o a lo largo de otra parte de la máquina. Dependiendo del diseño, también puede soportar parte de la sección móvil.
Orientación no siempre significa soportar carga
Ésta es una distinción fácil de pasar por alto.
Algunas ruedas guía mantienen principalmente alineado un conjunto en movimiento. No necesariamente cargan con todo el peso de esa asamblea.
Por ejemplo, un carro en movimiento puede tener ruedas separadas que soportan su peso y ruedas más pequeñas que lo mantienen centrado en la vía. Ambos son componentes rodantes, pero sus responsabilidades mecánicas son diferentes.
Esa diferencia afecta cómo se debe diseñar la rueda.
Una rueda utilizada principalmente para guía lateral puede tener requisitos diferentes de una que se espera que soporte una parte sustancial de la estructura en movimiento.
Entonces, ¿qué es un rodillo de seguimiento?
Un rodillo-guía generalmente está diseñado alrededor de una trayectoria de rodadura definida.
La vía puede ser un carril, una leva, un perfil guía o una superficie con una forma especial. El rodillo sigue ese camino a medida que se mueve la máquina.
En muchos diseños, el rodillo también transfiere carga entre el conjunto móvil y la pista. Esto significa que la superficie de contacto, la disposición de los cojinetes, la estructura de montaje y el perfil del rodillo quedan estrechamente conectados.
Por lo tanto, un rodillo-guía no es simplemente una rueda que toca un carril.
La pista es parte del diseño.
Si la pista tiene una forma particular, el rodillo necesita trabajar con esa forma. Si el rodillo se monta a través de un perno o eje, la estructura circundante también debe adaptarse a esa conexión.
La verdadera diferencia suele aparecer en la superficie de contacto
Si tienes dos ruedas que se parecen, mira lo que se tocan.
Por lo general, eso le dice más que el nombre del producto.
Una rueda guía puede correr contra el costado de un perfil para impedir que un carro se mueva hacia los lados. Otro puede ubicarse en una ranura y ayudar a mantener centrada una sección móvil.
Por el contrario, un rodillo-guía suele estar diseñado para seguir una superficie de rodadura definida. Su perfil exterior puede tener una forma específica para esa interfaz.
Acuerdos de contacto comunes
En los equipos industriales pueden aparecer varias disposiciones:
- Rueda plana contra una superficie de rodadura plana
- Rueda ranurada alrededor de un carril o perfil adecuado
- Rueda con brida al lado de una pista
- Rueda convexa o cóncava contra una superficie coincidente
- Rodillo siguiendo una leva o una pista formada
- Perfil de rueda personalizado para un mecanismo especializado
La forma de la rueda no debe seleccionarse independientemente de la superficie de contacto.
Una ranura que parece adecuada en un catálogo puede no funcionar con un riel real si la relación de contacto es diferente.
Un ejemplo sencillo: un carro, varios trabajos
Considere un pequeño carro industrial que se mueve a lo largo de un marco.
El carro debe viajar hacia adelante y hacia atrás. También debe permanecer centrado y evitar levantarse o desplazarse hacia los lados.
La máquina puede utilizar varios componentes rodantes.
Un grupo lleva el vagón en su dirección de marcha principal. Otro grupo proporciona orientación adicional. Un tercer punto de contacto puede evitar un movimiento excesivo fuera de la vía.
Todos estos componentes ruedan, pero no necesariamente realizan el mismo trabajo.
Esta es la razón por la que reemplazar cada rueda por una del mismo tipo puede crear problemas.
Importa más el papel mecánico que el hecho de que todos sean redondos.
Dónde encajan los rodamientos en la diferencia
Los rodamientos son otra razón por la que las ruedas guía y los rodillos-guía pueden parecer similares pero comportarse de manera diferente.
Un cojinete permite que la rueda o el rodillo gire alrededor de su eje o punto de montaje. Pero el rodamiento no determina toda la función del componente.
La rueda exterior todavía necesita hacer un contacto adecuado con la pista o superficie guía.
Una forma útil de pensar en el montaje es:
- Rodamiento: Soporta rotación
- Perfil de rueda: Gestiona el contacto
- Eje o montaje: Conecta el componente a la máquina.
- Superficie de vía o guía: Define el camino de carrera
Si una parte de esa relación está mal, cambiar otra parte puede no resolver el problema.
Por ejemplo, un rodamiento puede girar libremente mientras la rueda todavía roza contra una pista inadecuada.
La dirección de carga puede cambiar el diseño
Una rueda puede parecer simple desde fuera, pero las fuerzas dentro de la máquina pueden llegar desde varias direcciones.
Dependiendo del equipamiento, el rodillo puede experimentar:
- Carga radial
- Carga lateral
- fuerza axial
- Cambio de fuerza durante el movimiento.
- Vibración
- Impacto intermitente
- Carga combinada
Una rueda guía que controla principalmente el movimiento lateral puede tener requisitos mecánicos diferentes a los de un rodillo guía que transporta un carro en movimiento.
Esta es una de las razones por las que la selección de rodillos industriales debe comenzar con la aplicación y no con el diámetro exterior o la apariencia de la rueda.
Por qué la forma de la pista es tan importante
La pista y el rodillo forman un par funcional.
Supongamos que una pista tiene una superficie de carrera curva. Una rueda plana creará una condición de contacto diferente a la de una rueda diseñada para coincidir con esa curva.
Asimismo, una rueda ranurada necesita una pista compatible. Si la ranura está demasiado floja, la rueda puede tener un movimiento lateral no deseado. Si el contacto es demasiado restrictivo, el movimiento puede resultar difícil.
El mismo principio se aplica a los equipos industriales personalizados.
Piense en todo el recorrido de la carrera
No inspeccione sólo la sección recta.
Comprueba qué sucede cuando el rodillo:
- Comienza a moverse.
- Alcanza el recorrido normal.
- Cambia de dirección.
- Pasa una articulación o transición.
- Entra en un tramo curvo.
- Se detiene bajo carga.
Una rueda que se comporta bien en una sección puede reaccionar de manera diferente cuando cambia la geometría.
Para los fabricantes de equipos, esto resulta especialmente útil durante las pruebas de prototipos.
Rueda guía o rodillo guía: ¿cuál necesita su máquina?
1. ¿El componente controla principalmente la alineación?
Si el objetivo principal es evitar que un panel, carro, correa, cable u otra sección móvil se desplace, una rueda guía puede describir la función con mayor precisión.
2. ¿La rueda corre directamente a lo largo de una vía definida?
Si el rodillo sigue un riel, una leva o una trayectoria formada como parte del movimiento de la máquina, un rodillo guía puede ser la descripción más útil.
3. ¿Lleva parte de la carga?
Si la rueda transfiere una porción significativa de la carga del conjunto móvil a la vía, eso debe incluirse en la discusión del diseño.
4. ¿El perfil coincide con la pista?
Una ranura, brida o perfil curvo especializado sugiere que la rueda y la superficie de rodadura deben considerarse como una interfaz.
5. ¿Es el componente parte de un mecanismo personalizado?
Si la máquina existente tiene un eje especial, un soporte, un área de instalación limitada o un perfil de oruga inusual, es posible que una descripción del catálogo estándar no cuente toda la historia.
¿Qué se debe incluir en una consulta sobre rodillos?
Al adquirir una rueda guía o un rodillo guía para equipos industriales, una breve descripción de la aplicación es mucho más útil que el nombre del producto solo.
Por lo general, un proveedor o un equipo de ingeniería necesitará comprender varias partes del mecanismo.
| Información | Por qué ayuda |
|---|---|
| Aplicación de la máquina | Muestra la función real del componente. |
| Superficie de carrera | Define la relación rueda-vía. |
| Perfil de rueda | Ayuda a establecer la geometría de contacto. |
| Método de montaje | Muestra cómo se conecta el componente a la máquina. |
| Dirección de carga | Ayuda a comprender la transferencia de fuerza. |
| patrón de movimiento | Indica cómo funciona el rodillo. |
| Entorno material | Apoya la selección de materiales. |
| Espacio disponible | Ayuda a evitar interferencias durante la instalación. |
| Muestra existente | Útil al desarrollar un reemplazo |
| Dibujo o foto | Hace que el montaje sea más fácil de entender. |
Una muestra existente puede resultar especialmente útil cuando la máquina ya está en producción.
Incluso si el componente original está desgastado, su disposición de montaje y perfil de contacto pueden proporcionar pistas útiles.
¿Puede un rodillo funcionar como rueda guía y como rodillo de seguimiento?
Sí, dependiendo del diseño de la máquina.
Los términos no son mutuamente excluyentes.
Un rodillo puede guiar un conjunto en movimiento y al mismo tiempo transportar parte de su carga. En otro diseño, una rueda puede seguir una pista y proporcionar principalmente posicionamiento.
Esta superposición es una de las razones por las que la terminología puede resultar confusa al comprar componentes.
Para equipos personalizados, suele ser mejor describir la función directamente.
Por ejemplo:
"El rodillo sigue un riel y sostiene el carro".
O:
"La rueda mantiene el panel alineado contra la guía lateral."
Ese tipo de descripción brinda al equipo de ingeniería información mucho más útil que simplemente decir: "Necesito una rueda guía".
Cuando la personalización se convierte en parte de la solución
No todas las máquinas pueden utilizar una rueda estándar.
Puede que el problema no sea la rueda en sí. Puede ser la combinación de rueda, cojinete, eje, soporte, pista y espacio disponible.
Se podrá considerar un rodillo personalizado cuando el equipo tenga:
- Un perfil de carrera no estándar
- Una ranura o brida especial
- Espacio de montaje limitado
- Una disposición de eje particular
- Una posición de apoyo específica
- Un requisito material especial
- Una combinación de funciones de guía y soporte de carga
La personalización no significa necesariamente rediseñar todo el mecanismo.
A veces el cambio se limita al perfil de la rueda. En otro proyecto, es posible que sea necesario cambiar la disposición de los rodamientos o la conexión de montaje.
El punto de partida siempre debe ser la máquina.
Una mejor manera de comparar los dos
Si está comparando ruedas guía y rodillos inferiores para un nuevo proyecto, intente describirlos en términos de función en lugar de categoría.
| Pregunta | Qué descubrir |
|---|---|
| ¿Qué se mueve? | Panel, carro, correa, cable, material u otro conjunto |
| ¿Qué queda fijo? | Carril, marco, perfil, guía o vía |
| ¿Dónde ocurre el contacto? | Superficies superior, inferior, lateral, ranurada o múltiples |
| ¿Qué controla la rueda? | Dirección, alineación, carga o una combinación |
| ¿Cómo se monta? | Eje, perno, soporte, carcasa o estructura integrada |
| ¿Qué sucede durante el movimiento? | Viaje recto, marcha atrás, curvas, vibración o cambio de carga. |
Una vez que estas respuestas sean claras, la diferencia entre una rueda guía y un rodillo guía será mucho más fácil de entender.
Preguntas frecuentes
¿Son las ruedas guía y los rodillos-guía lo mismo?
No siempre. Ambos son componentes rodantes, pero sus funciones pueden diferir. Una rueda guía puede controlar principalmente la alineación, mientras que un rodillo-guía a menudo sigue una pista definida y también puede transferir parte de la carga de trabajo.
¿Puede una rueda guía transportar una carga?
Sí. Una rueda guía puede transportar cierta carga según el diseño de la máquina. Sin embargo, su función de carga real debe confirmarse a partir del mecanismo completo en lugar de asumirse a partir del nombre.
¿La forma de la pista afecta la selección de rodillos?
Sí. La pista determina cómo la rueda hace contacto con la máquina. Las superficies de rodadura planas, ranuradas, curvas, con bridas y cerradas pueden requerir diferentes perfiles de rueda y disposiciones de montaje.
¿Por qué es importante el rodamiento?
El rodamiento soporta la rotación de la rueda alrededor de su punto de montaje. Su ajuste, posición y relación con el eje y la rueda pueden afectar el funcionamiento del conjunto completo.
¿Se puede utilizar también una rueda guía personalizada como rodillo inferior?
Puede, dependiendo de su diseño y condiciones de trabajo. Si el componente necesita guiar el movimiento y al mismo tiempo transportar o transferir carga a través de una vía, esas funciones deben considerarse juntas durante el desarrollo.
La diferencia entre una rueda guía y un rodillo-guía no siempre es evidente desde el exterior. Ambos pueden utilizar cuerpos de rueda, cojinetes, ejes y materiales similares.
La distinción más clara proviene del trabajo que realiza cada componente.
Una rueda guía generalmente se ocupa de mantener el movimiento controlado y alineado. Un rodillo-guía generalmente se diseña alrededor de una trayectoria definida y también puede soportar o transferir carga a través de esa vía.
Pero las máquinas reales no siempre son tan ordenadas. Un rodillo puede realizar varias funciones a la vez.
Para los diseñadores de equipos y equipos de compras, el enfoque práctico es describir la situación de trabajo completa. Observe la pista, la superficie de contacto, la dirección del movimiento, la carga, la estructura de montaje, la disposición de los cojinetes, el espacio disponible y el entorno operativo.
Una vez que se comprenden esos detalles, el nombre del producto pierde importancia. Luego, el rodillo se puede diseñar en función de lo que la máquina realmente necesita hacer.
